شیر توپی آیواز ترکیه

Ayvaz Ball valves

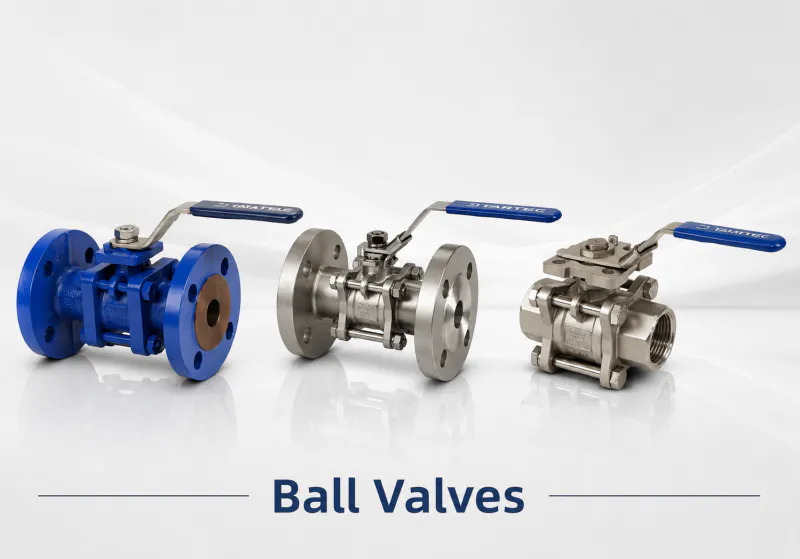

شیر توپی یا بال ولو به انگلیسی Ball valve که به آن شیر گازی هم اصطلاحاً  گفته می شود یکی از انواع شیرآلات و محصولات آیواز ترکیه است. این شیرها، از زیر مجموعه شیر های مخروطی و در واقع نوع به روز شده شیرهای Plug Valve می باشد و مجرابند آن به شکل یک کره حفره دار می باشد که برای قطع و وصل کردن جریان به کار می رود. شیر توپی از مهمترین شیرآلات صنعتی و تجهیزات های اصلی برای انسداد یا وصل و  تنظیم جریانات سیال (نفت، گاز، بخار و غیره) در صنایع مختلف است. جهت آشنایی با مدل های مختلف شیرهای توپی کمپانی آیواز به پایین همین صفحه مراجعه کنید.

شیر توپی چیست؟

شیر توپی یا بال ولو جریان یک سیال را با استفاده از یک توپ دوار دارای سوراخ، کنترل می کند. با چرخاندن توپ به یک چهارم دور (۹۰ درجه) حول محور آن، سیال می تواند از آن عبور کند یا مسدود شود. شیرهای توپی، طول عمر طولانی و آب بندی قابل اعتمادی دارند، حتی زمانی که شیر برای مدت طولانی استفاده نمی شود. این شیرها معمولا از شیرهای دروازه ای محبوب تر هستند. شیرهای توپی نسبت به سایر انواع شیرهای صنعتی در برابر محیط های آلوده مقاوم تر هستند. این شیرها حتی در سیال های کثیف هم از آب بندی قابل توجهی برخوردار است. این شیرها را می توان هم به عنوان شیر قطع و هم به عنوان شیر کنترل مایعات و گازها استفاده کرد.

قسمت‌های تشکیل‌دهنده شیرهای توپی؛ اجزای بال ولو

اجزای بال ولو شامل بدنه یا محفظه (Body/Housing)، توپ سوراخ‌دار (Ball)، سیت یا نشیمنگاه (Seat)، ساقه (Stem)، آب‌بندها (Seals) و اهرم یا عملگر (Handle/Actuator) است. هر یک از این اجزا نقش مشخصی در عملکرد شیر توپی دارند. بدنه، اجزای داخلی شیر را در خود جای می‌دهد و امکان اتصال شیر به خط لوله را فراهم می‌کند. توپ سوراخ‌دار با چرخش ۹۰ درجه‌ای، مسیر عبور سیال را باز یا مسدود می‌کند؛ به‌طوری‌که قرارگرفتن سوراخ توپ در امتداد مسیر جریان، وضعیت باز و چرخش آن به‌اندازه ۹۰ درجه، وضعیت بسته را ایجاد می‌کند.

سیت یا نشیمنگاه در اطراف توپ قرار دارد و به ایجاد آب‌بندی مناسب در وضعیت بسته کمک می‌کند. ساقه، حرکت اهرم یا عملگر را به توپ منتقل می‌کند و آب‌بندهای مربوط به توپ و ساقه نیز برای جلوگیری از نشتی طراحی شده‌اند. در شیرهای دستی، باز و بسته‌کردن معمولاً با اهرم انجام می‌شود؛ در برخی مدل‌ها نیز می‌توان از عملگر پنوماتیک یا برقی استفاده کرد، مشروط بر اینکه طراحی شیر و تجهیزات نصب با این نوع عملکرد سازگار باشند.

شیرهای توپی از نظر تعداد و آرایش پورت‌ها نیز با یکدیگر تفاوت دارند. مدل‌های دوپورت معمولاً برای قطع و وصل جریان به کار می‌روند؛ درحالی‌که مدل‌های سه‌پورت و چهارپورت می‌توانند با توجه به طراحی مسیر داخلی، برای تغییر مسیر یا توزیع جریان استفاده شوند. همچنین نوع اتصال شیر به خط لوله، مانند دنده‌ای، فلنجی یا جوشی، از ویژگی‌های طراحی آن است و با تعداد پورت‌ها تفاوت دارد. بنابراین، هنگام بررسی اجزای بال ولو و انتخاب مدل مناسب، باید علاوه بر ساختار قطعات داخلی، نوع اتصال، تعداد پورت‌ها، جنس قطعات و شرایط کاری شیر نیز در نظر گرفته شود.

مزایا و معایب شیرهای توپی

مزایای شیرهای توپی

• این شیرها دارای طراحی فشرده هستند و کمتر نیاز به تعمیر و نگهداری و روغن کاری دارند.
• مقرون به صرفه ترین شیرها هستند.
• بزرگترین مزیت شیرهای توپی این است که دارای خصوصیات Poor Throttling هستند که می تواند باعث شود seat شیر توپی به راحتی فرسایش نیابد.
• ضد نشت هستند.
• باز و بسته شدن سریع با یک حرکت چرخشی ۹۰ درجه (ربع گرد)
• شیرهای توپی دارای انعطاف طراحی چند طرفه هستند.

معایب شیرهای توپی

• در عبور سیالات ناخالصی هی خطوط به عنوان مثال زنگ زدگی جدار داخلی لوله و انتقال آن توسط سیال به داخل شیر و قرار گرفتن آن بین سیت و کره حفره دار شیرهای توپی ممکن است باعث نشت، سایش و سایر مشکلات گردد.

انواع بال ولو بر اساس نوع اتصال و ساختار

بال ولو یا شیر توپی صنعتی از نظر نوع اتصال به خط لوله، ساختار بدنه و جنس قطعات در مدل‌های مختلفی تولید می‌شود. شناخت انواع بال ولو به انتخاب شیر مناسب برای شرایط کاری مختلف کمک می‌کند. هنگام انتخاب این شیر باید عواملی مانند فشار و دمای کاری، نوع سیال، سایز خط لوله، جنس بدنه و نیازهای تعمیر و نگهداری را در نظر گرفت.

از نظر نوع اتصال، شیرهای توپی در مدل‌های دنده‌ای، فلنجی و جوشی عرضه می‌شوند. از نظر ساختار بدنه نیز مدل‌های یک‌تکه، دو‌تکه و سه‌تکه در بازار وجود دارند. هر نوع اتصال و ساختار، ویژگی‌های خاص خود را دارد و انتخاب نهایی باید بر اساس مشخصات فنی محصول و شرایط نصب انجام شود.

۱. بال ولو دنده‌ای

بال ولو دنده‌ای از طریق اتصال رزوه‌ای به خط لوله متصل می‌شود. این مدل در مواردی کاربرد دارد که اتصال دنده‌ای با مشخصات خط لوله سازگار باشد. برای انتخاب شیر توپی دنده‌ای، باید سایز رزوه، فشار و دمای کاری و سازگاری جنس قطعات با سیال بررسی شود.

V-3T آیواز ترکیه یک بال ولو سه‌تکه دنده‌ای از جنس استنلس استیل است. بدنه و توپی این شیر از استنلس استیل AISI 304 یا AISI 316 ساخته شده‌اند. مطابق کاتالوگ، این مدل در سایزهای اسمی DN15 تا DN100، معادل ۱/۲ تا ۴ اینچ، عرضه شده و حداکثر فشار کاری اعلام‌شده برای آن ۴۰ بار است. محدوده دمای کاری درج‌شده در کاتالوگ از ۵۰- تا ۲۱۰ درجه سانتی‌گراد است.

از کاربردهای معرفی‌شده برای V-3T می‌توان به خطوط گرمایش و سرمایش، صنایع غذایی، صنایع شیمیایی، کشتی‌سازی و کارخانه‌های کاغذ اشاره کرد.

۲. بال ولو فلنجی

بال ولو فلنجی از طریق فلنج به خط لوله متصل می‌شود. این نوع اتصال در خطوط صنعتی مختلف مورد استفاده قرار می‌گیرد؛ با این حال، تطابق ابعاد و استاندارد فلنج‌ها و همچنین کلاس فشاری اتصال باید هنگام انتخاب محصول بررسی شود.

V-3F آیواز ترکیه یک بال ولو سه‌تکه فلنجی با بدنه و توپی استنلس استیل AISI 304 یا AISI 316 است. این مدل در سایزهای اسمی DN15 تا DN100، معادل ۱/۲ تا ۴ اینچ، عرضه می‌شود. حداکثر فشار کاری اعلام‌شده در کاتالوگ ۴۰ بار و محدوده دمای کاری آن از ۵۰- تا ۲۱۰ درجه سانتی‌گراد است.

کاربردهای معرفی‌شده برای این مدل شامل خطوط گرمایش و سرمایش، صنایع غذایی، صنایع شیمیایی، کشتی‌سازی و کارخانه‌های کاغذ است.

۳. بال ولو یک‌تکه، دو‌تکه و سه‌تکه

یکی دیگر از روش‌های دسته‌بندی انواع بال ولو، توجه به ساختار بدنه است. در مدل یک‌تکه، بدنه ساختاری یکپارچه دارد؛ در مدل دو‌تکه، بدنه از دو بخش تشکیل شده و در مدل سه‌تکه، طراحی شیر امکان جداسازی بخش میانی را برای سرویس و تعمیرات فراهم می‌کند.

بال ولوهای سه‌تکه می‌توانند برای کاربردهایی که دسترسی به قطعات داخلی و انجام تعمیرات اهمیت دارد، گزینه مناسبی باشند. با این حال، سه‌تکه بودن به‌تنهایی نشان‌دهنده مناسب‌بودن شیر برای هر فشار، دما یا نوع سیال نیست و باید مشخصات فنی مدل بررسی شود.

مدل‌های V-3T و V-3F آیواز هر دو از نوع سه‌تکه هستند و تفاوت اصلی آن‌ها در نوع اتصال است: V-3T اتصال دنده‌ای دارد و V-3F با اتصال فلنجی عرضه می‌شود.

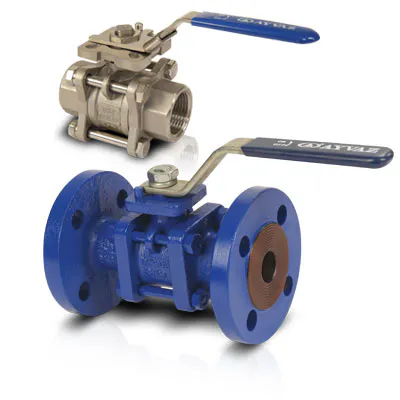

جدول مقایسه انواع بال ولو آیواز

مشخصات فنی	V-3T	V-3F	TGV-10
نوع شیر	بال ولو سه‌تکه	بال ولو سه‌تکه	بال ولو چدنی
نوع اتصال	دنده‌ای	فلنجی	فلنجی
جنس بدنه	استنلس استیل AISI 304 / 316	استنلس استیل AISI 304 / 316	چدن؛ گرید دقیق را از کاتالوگ مدل بررسی کنید
جنس توپی	استنلس استیل AISI 304 / 316	استنلس استیل AISI 304 / 316	مطابق کاتالوگ مدل
سایز اسمی	۱/۲ تا ۴ اینچ	۱/۲ تا ۴ اینچ	مطابق مشخصات مدل
حداکثر فشار کاری	۴۰ بار	۴۰ بار	مطابق کاتالوگ مدل
محدوده دمای کاری	۵۰- تا ۲۱۰ درجه سانتی‌گراد	۵۰- تا ۲۱۰ درجه سانتی‌گراد	مطابق کاتالوگ مدل
ویژگی شاخص	ساختار سه‌تکه و اتصال دنده‌ای	ساختار سه‌تکه و اتصال فلنجی	بدنه چدنی و اتصال فلنجی

انواع بال ولو از نظر سایز

بال ولو 1 اینچ

بال ولو ۱ اینچ (DN25) یکی از پرکاربردترین سایزهای شیر توپی در خطوط لوله‌کشی صنعتی، ساختمانی و تأسیساتی است. شرکت انرژی بخار آسیا به‌عنوان نماینده رسمی آیواز ترکیه، بال ولو ۱ اینچ را در سه مدل V-3F (بدنه استیل، اتصال فلنجی)، V-3T (بدنه استیل، اتصال دنده‌ای) و TGV-10 (بدنه چدن، فول بور و فلنجی) عرضه می‌کند. این شیرها با توجه به کاربرد مورد نظر (خطوط بخار و آب داغ، صنایع غذایی، صنایع شیمیایی و کشتی‌سازی) و بسته به نیاز به مقاومت فشار و دمای بالا یا اتصال ساده دنده‌ای، قابل انتخاب هستند.

بال ول 1/2 اینچ

شیر توپی ۱/۲ اینچ (DN15) کوچک‌ترین و در عین حال یکی از پرمصرف‌ترین سایزهای موجود در محصولات آیواز است که برای خطوط با قطر کم در تأسیسات گرمایشی و سرمایشی، سیستم‌های آب مصرفی و صنایع غذایی کاربرد گسترده‌ای دارد. شیر توپی استیل ۱/۲ اینچ V-3F و V-3T با بدنه از جنس استنلس استیل AISI304/316، گزینه‌ای مقاوم در برابر خوردگی برای محیط‌های بهداشتی و شیمیایی هستند؛ در حالی که مدل TGV-10 با بدنه چدنی GG25 گزینه‌ای اقتصادی‌تر برای کاربردهای عمومی‌تر محسوب می‌شود.

بال ولو فشار قوی

خرید شیر توپی

برای خرید شیر توپی، انتخاب محصول مناسب باید بر اساس عواملی مانند نوع سیال، فشار و دمای کاری، جنس بدنه، نوع اتصال و شرایط بهره‌برداری انجام شود. شرکت انرژی بخار آسیا به‌عنوان نماینده رسمی و عامل فروش محصولات آیواز (Ayvaz) در ایران، دو مدل شیر توپی استیل فلنج دار، شیر توپی استیل دنده ای و شیر توپی چدنی عرضه می‌کند. این محصولات برای استفاده در خطوط بخار، آب، هوای فشرده، گاز، صنایع غذایی، صنایع شیمیایی، تأسیسات و بسیاری از کاربردهای صنعتی مناسب هستند. کارشناسان فنی انرژی بخار آسیا آماده‌اند تا با بررسی شرایط پروژه، مناسب‌ترین مدل بال ولو را برای هر کاربرد پیشنهاد دهند و اطلاعات لازم درباره مشخصات فنی، موجودی و قیمت را در اختیار شما قرار دهند.

برای انتخاب بال ولو مناسب به چه نکاتی توجه کنیم؟

برای انتخاب از میان انواع بال ولو، ابتدا نوع اتصال موردنیاز خط لوله را مشخص کنید. اگر اتصال رزوه‌ای مدنظر باشد، V-3T یکی از مدل‌های قابل بررسی است؛ برای اتصال فلنجی با بدنه استنلس استیل، می‌توان مشخصات V-3F را بررسی کرد. TGV-10 نیز در گروه شیرهای توپی چدنی فلنجی قرار می‌گیرد.

در مرحله بعد، فشار و دمای کاری، نوع سیال، جنس آب‌بند، سایز شیر و شرایط بهره‌برداری را با مشخصات فنی محصول تطبیق دهید. انتخاب شیر صرفاً بر اساس سایز یا نوع اتصال کافی نیست؛ تمام مشخصات باید با شرایط واقعی خط لوله سازگار باشند.

شرکت انرژی بخار آسیا به‌عنوان نمایندگی رسمی آیواز ترکیه در ایران، محصولات این برند را برای کاربردهای صنعتی عرضه می‌کند. برای بررسی مشخصات مدل‌ها و انتخاب بال ولو متناسب با نیاز پروژه، می‌توانید با کارشناسان انرژی بخار آسیا تماس بگیرید.
