شیر یکطرفه آیواز ترکیه

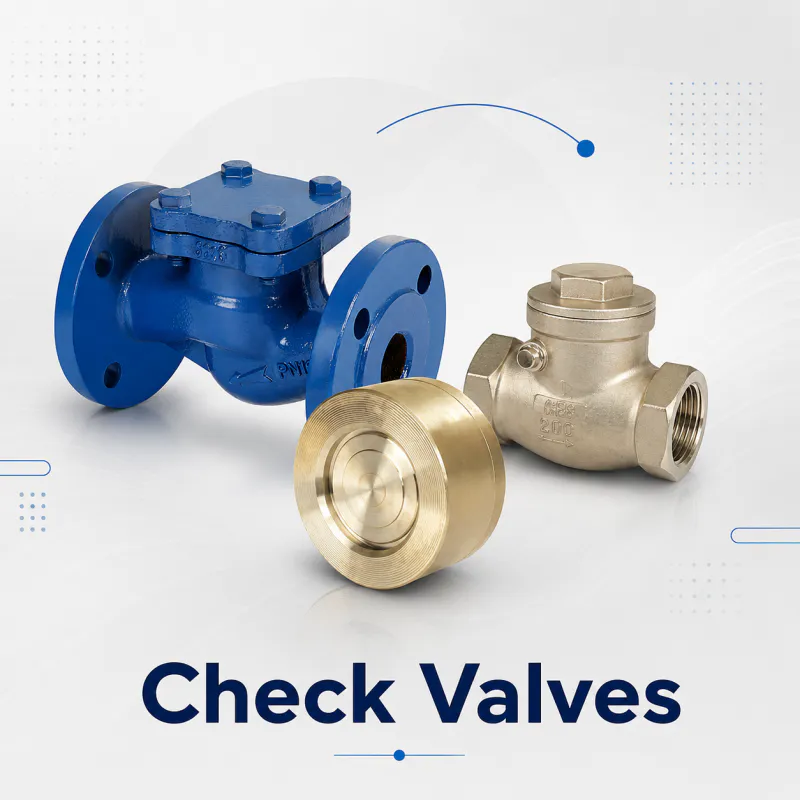

Ayvaz Check Valves

شیر یک طرفه (Check Valves) یا همان چک ولو یا شیر خودکار گونه‌ای از شیرهای صنعتی است که در آن سیال (گاز یا مایع) فقط می‌تواند در یک جهت حرکت کند و در صورت برگشت آن، مسیر حرکت مسدود می‌شود. این شیرها از لحاظ عملکردی در دو نوع کلی شیر یک طرفه دریچه ای (لولایی) و شیر یک طرفه سوپاپی تولید می گردند که گاها در بازار با نام های شیر یک طرفه دیسکی، پیستونی و ویفری و اسپلیت تایپ نیز شناخته می شوند. این شیرها در تجهیزات مختلف صنعتی مانند پمپ‌ها، جک‌های هیدرولیک، تجهیزات نیروگاهی و صنایع شیمیایی کاربرد دارد.هدف اصلی یک شیر یکطرفه در یک سیستم جلوگیری از جریان برگشتی است که می تواند به تجهیزات آسیب برساند.

انواع چک ولو آیواز ترکیه

مدل شیر یکطرفه	نوع اتصال	جنس بدنه	فشار کاری (PN)	کاربردها
شیر یکطرفه پیستونی CLV-50	فلنجی	چدن داکتیل	PN16	سیستم‌های بخار، خطوط آب داغ، تأسیسات گرمایشی و تهویه مطبوع
شیر یکطرفه دیسکی بین فلنجی CV10S1/S2 و CV11S1/S2	بین فلنجی	فولاد ضدزنگ (AISI 304/316)	PN16	صنایع نفت، گاز، پتروشیمی، آب، بخار، هوای فشرده
شیر یکطرفه دریچه دنده‌ای SC-201	دنده‌ای (BSPT)	فولاد ضدزنگ (AISI 304/316)	PN16	خطوط آب و کندانس، تهویه مطبوع، هوای فشرده، صنعت نفت، کشتی‌سازی، نساجی

شیر یکطرفه بخار

شیر یکطرفه بخار یکی از پرکاربردترین انتخاب‌ها در میان مدل‌های آیواز ترکیه است که شرکت انرژی بخار آسیا، به‌عنوان نماینده رسمی این برند در ایران، در اختیار صنایع مختلف قرار می‌دهد. این شیرها که در صنعت با عنوان شیر خودکار بخار نیز شناخته می‌شوند، بدون نیاز به فرمان دستی و تنها بر اساس فشار سیال باز و بسته می‌شوند و از بازگشت بخار به سمت دیگ بخار، تله‌های بخار یا تجهیزات بالادست جلوگیری می‌کنند. در رده شیرهای یکطرفه آیواز، مدل پیستونی CLV-50 با اتصال فلنجی، بدنه چدن داکتیل و رده فشاری PN16، مشخصاً برای سیستم‌های بخار و تأسیسات گرمایشی طراحی شده است. مدل‌های دیسکی بین فلنجی CV10S1/S2 و CV11S1/S2 نیز با بدنه فولاد ضدزنگ (AISI 304/316) و فشار کاری PN16، علاوه بر خطوط بخار، در صنایع نفت، گاز، پتروشیمی و هوای فشرده هم کاربرد دارند و گزینه‌ای مطمئن برای شیر یکطرفه بخار در نیروگاه‌ها و صنایع فرآیندی محسوب می‌شوند.

شیر یکطرفه آب

شیر یکطرفه آب نیز از دسته‌بندی‌های پرتقاضای محصولات آیواز ترکیه است که شرکت انرژی بخار آسیا آن را در مدل‌های متنوع به مشتریان عرضه می‌کند. این شیرها در خطوط آب صنعتی، آب داغ، کندانس و پمپ‌خانه‌ها نصب می‌شوند تا از برگشت سیال به سمت پمپ یا تجهیزات بالادست جلوگیری شود. مدل شیر یکطرفه دریچه دنده‌ای SC-201 با اتصال دنده‌ای (BSPT)، بدنه فولاد ضدزنگ (AISI 304/316) و رده فشاری PN16، مشخصاً برای خطوط آب و کندانس، تهویه مطبوع، هوای فشرده، صنعت نفت، کشتی‌سازی و نساجی طراحی شده است. علاوه بر این، مدل پیستونی CLV-50 برای خطوط آب داغ و مدل‌های دیسکی بین فلنجی CV10S1/S2 و CV11S1/S2 برای خطوط آب عمومی صنعتی نیز قابل استفاده هستند.

در واقع، بیشتر مدل‌های شیر یکطرفه آیواز – به‌ویژه CLV-50 و سری CV10/CV11 – به‌گونه‌ای طراحی شده‌اند که هم برای شیر یکطرفه بخار و هم شیر یکطرفه آب کاربرد داشته باشند و همین تطبیق‌پذیری، انتخاب و نگهداری قطعات یدکی را برای صنایع ساده‌تر می‌کند. جهت تهیه انواع شیر یک طرفه کمپانی آیواز با نمایندگی Ayvaz و عامل فروش اصلی این کمپانی در ایران، شرکت انرژی بخار آسیا در تماس باشید.

شیر یکطرفه ۱/۲ اینچ

سایز ۱/۲ اینچ (DN15) پرمصرف‌ترین سایز شیر یکطرفه در خطوط آب، تاسیسات و بخار است و هر سه مدل موجود شرکت انرژی بخار آسیا در این سایز عرضه می‌شوند: شیر یکطرفه دیسکی ویفری CV10/S2 با بدنه استیل ضدزنگ برای فشار و دمای بالا، شیر یکطرفه لیفتی فلنجی CLV‑50 با بدنه چدنی برای بخار و آب داغ، و شیر یکطرفه سوپاپی رزوه‌ای SC‑201 برای اتصال دنده‌ای در خطوط با فشار متوسط. انتخاب مدل مناسب به نوع اتصال خط (فلنجی، بین‌فلنجی یا دنده‌ای) و شرایط دما و فشار سیال بستگی دارد.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	39	16	0.08	تا PN40 (بسته به دما 40/38/37 بار)	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25 / داخلی استیل 304	95	130	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	28	63	0.27	PN16	تا 180 °C

شیر یکطرفه ۳/۴ اینچ

در سایز ۳/۴ اینچ (DN20) نیز هر سه مدل CV10/S2، CLV‑50 و SC‑201 در دسترس هستند. این سایز معمولاً در انشعابات فرعی خطوط آب و تاسیسات گرمایشی/سرمایشی و همچنین در ورودی و خروجی پمپ‌های کوچک استفاده می‌شود.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	46	19	0.13	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	105	150	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	35	78	0.35	PN16	تا 180 °C

شیر یکطرفه ۱ اینچ

سایز ۱ اینچ (DN25) یکی از سایزهای استاندارد در سیستم‌های آب مصرفی، تاسیسات صنعتی و بخار است. در این سایز، CV10/S2 برای فشار و دمای بالا، CLV‑50 برای کاربردهای بخار و آب داغ با اتصال فلنجی استاندارد، و SC‑201 برای اتصال دنده‌ای در خطوط با فشار متوسط پیشنهاد می‌شوند.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	54	21	0.18	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	115	160	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	42.5	87	0.54	PN16	تا 180 °C

شیر یکطرفه ۱ ۱/۴ اینچ

سایز ۱ ۱/۴ اینچ (DN32) کمتر از سایزهای رایج‌تر مصرف می‌شود اما در خطوط انتقال با دبی متوسط کاربرد دارد. سه مدل CV10/S2، CLV‑50 و SC‑201 در این سایز نیز موجودند.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	70	27	0.33	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	140	180	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	55	100	0.81	PN16	تا 180 °C

شیر یکطرفه ۱ ۱/۲ اینچ

سایز ۱ ۱/۲ اینچ (DN40) در تاسیسات گرمایشی، خطوط آب صنعتی و مسیرهای خروجی پمپ‌های با ظرفیت متوسط رایج است.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	80	31	0.54	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	150	200	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	62	115	1.01	PN16	تا 180 °C

شیر یکطرفه ۲ اینچ

سایز ۲ اینچ (DN50) یکی از پرکاربردترین سایزهای چک ولو در صنعت و تاسیسات است و آخرین سایزی است که مدل رزوه‌ای SC‑201 در آن عرضه می‌شود.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	96	40	0.89	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	165	230	—	تا 16 بار	‑10 تا 180 °C
SC‑201	رزوه‌ای BSPT	استیل 304/316	76	135	1.62	PN16	تا 180 °C

شیر یکطرفه ۲ ۱/۲ اینچ

از سایز ۲ ۱/۲ اینچ (DN65) به بالا، مدل رزوه‌ای SC‑201 دیگر عرضه نمی‌شود و انتخاب بین دو مدل فلنجی/ویفری زیر انجام می‌شود:

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	113	46	1.2	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	185	290	—	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه ۳ اینچ

سایز ۳ اینچ (DN80) در خطوط اصلی آب، بخار و تاسیسات صنعتی با دبی بالا استفاده می‌شود.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	130	50	2.1	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	200	310	—	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه ۴ اینچ

سایز ۴ اینچ (DN100) بزرگ‌ترین سایز موجود مدل CV10/S2 است و برای خطوط اصلی با دبی زیاد به کار می‌رود.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	وزن تقریبی (kg)	فشار کاری	دمای کاری
CV10/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	150	60	3.1	تا PN40	تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	220	350	—	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه ۵ اینچ

از سایز ۵ اینچ (DN125) به بالا، مدل ویفری بزرگ‌تر یعنی CV‑11/S2 جایگزین CV10/S2 می‌شود و در کنار CLV‑50 عرضه می‌گردد.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	فشار کاری	دمای کاری
CV‑11/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	183	90	تا PN40 (40/38/37 بار بسته به دما)	‑10 تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	250	400	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه ۶ اینچ

سایز ۶ اینچ (DN150) برای خطوط اصلی بخار و آب در نیروگاه‌ها، دیگ‌های بخار و تاسیسات صنعتی بزرگ کاربرد دارد.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	فشار کاری	دمای کاری
CV‑11/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	210	106	تا PN40	‑10 تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	285	480	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه ۸ اینچ

سایز ۸ اینچ (DN200) بزرگ‌ترین سایز عرضه‌شده توسط شرکت انرژی بخار آسیا در هر دو مدل CV‑11/S2 و CLV‑50 است.

مدل	نوع اتصال	جنس بدنه	قطر خارجی (mm)	طول L (mm)	فشار کاری	دمای کاری
CV‑11/S2	ویفری (بین‌فلنجی)	استیل ضدزنگ 316	264	142	تا PN40	‑10 تا 300 °C
CLV‑50	فلنجی	چدن GG‑25	340	600	تا 16 بار	‑10 تا 180 °C

شیر یکطرفه PN16

مدل‌های CLV‑50 (لیفتی فلنجی، سایز ۱/۲ تا ۸ اینچ) و Ayvaz SC‑201 (سوپاپی رزوه‌ای، سایز ۱/۲ تا ۲ اینچ) با فشار اسمی PN16 (حداکثر ۱۶ بار) عرضه می‌شوند. این دو مدل برای خطوط آب، بخار با فشار متوسط، آب داغ/سرد و سیستم‌های هوای فشرده مناسب هستند.

مدل	نوع	فشار اسمی	دمای کاری	بدنه	محدوده سایز
CLV‑50	لیفتی فنری، فلنجی	PN16 (حداکثر 16 بار)	‑10 تا 180 °C	چدن GG‑25	۱/۲ تا ۸ اینچ
SC‑201	سوپاپی (Swing)، رزوه‌ای	PN16	تا 180 °C	استیل 304/316	۱/۲ تا ۲ اینچ

شیر یکطرفه PN40

مدل‌های ویفری CV10/S2 (سایز ۱/۲ تا ۴ اینچ) و CV‑11/S2 (سایز ۵ تا ۸ اینچ) دارای فشار اسمی PN40 هستند؛ با این تفاوت که حداکثر فشار کاری واقعی بر اساس دمای سیال کاهش می‌یابد (۴۰ بار تا ۱۰۰ درجه، ۳۸ بار تا ۲۰۰ درجه و ۳۷ بار تا ۳۰۰ درجه سانتی‌گراد). این مدل‌ها به دلیل بدنه استیل ضدزنگ، گزینه مناسبی برای بخار، سیالات صنعتی و دماهای بالا هستند.

مدل	نوع	فشار اسمی PN	فشار کاری بر اساس دما	دمای کاری	بدنه	محدوده سایز
CV10/S2	دیسکی ویفری	PN40	40 / 38 / 37 بار	‑60 تا 300 °C	استیل ضدزنگ 316	۱/۲ تا ۴ اینچ
CV‑11/S2	دیسکی ویفری (سایز بزرگ)	PN40	40 / 38 / 37 بار	‑10 تا 300 °C	استیل ضدزنگ 316	۵ تا ۸ اینچ

شیر یکطرفه استیل

شیرهای یکطرفه (چک ولو) استیل انرژی بخار آسیا شامل سه مدل هستند: CV10/S2 و CV‑11/S2 با بدنه، دیسک و فنر تماماً استیل ضدزنگ (در دو گرید 304 و 316) و SC‑201 با بدنه و کاور استیل 304/316. این مدل‌ها به دلیل مقاومت بالا در برابر خوردگی، برای بخار، سیالات شیمیایی و دماهای بالا مناسب‌اند.

مدل	گرید استیل	نوع	محدوده سایز	فشار	دما
CV10/S2	AISI 304 (S1) / AISI 316 (S2)	دیسکی ویفری	۱/۲ تا ۴ اینچ	PN40	تا 300 °C
CV‑11/S2	AISI 304 (S1) / AISI 316 (S2)	دیسکی ویفری (بزرگ)	۵ تا ۸ اینچ	PN40	تا 300 °C
SC‑201	AISI 304/316	سوپاپی رزوه‌ای	۱/۲ تا ۲ اینچ	PN16	تا 180 °C

شیر یکطرفه استیل 304

نسخه S1 مدل‌های CV10 و CV‑11 (یعنی CV10/S1 و CV‑11/S1) با بدنه، دیسک، فنر و سگمنت تماماً از جنس استیل ضدزنگ AISI 304 ساخته می‌شوند و گزینه اقتصادی‌تر نسبت به گرید 316 برای کاربردهای عمومی آب، بخار و هوا هستند. مدل SC‑201 نیز در نسخه استیل 304 عرضه می‌شود.

مدل	اجزای استیل 304	محدوده سایز	فشار	دما
CV10/S1	بدنه، دیسک، فنر، سگمنت، رینگ نگه‌دارنده	۱/۲ تا ۴ اینچ	PN40	تا 300 °C
CV‑11/S1	بدنه، دیسک، سنتر پیس، رینگ‌هولدر، رینگ	۵ تا ۸ اینچ	PN40	تا 300 °C
SC‑201	بدنه و کاور	۱/۲ تا ۲ اینچ	PN16	تا 180 °C

شیر یکطرفه استیل 316

نسخه S2 مدل‌های CV10 و CV‑11 با بدنه، دیسک و فنر از جنس استیل ضدزنگ AISI 316 برای مقاومت بیشتر در برابر خوردگی و سیالات خورنده یا اسیدی توصیه می‌شود. مدل SC‑201 نیز در نسخه 316 موجود است.

مدل	اجزای استیل 316	محدوده سایز	فشار	دما
CV10/S2	بدنه، دیسک، فنر، سگمنت، رینگ نگه‌دارنده	۱/۲ تا ۴ اینچ	PN40	تا 300 °C
CV‑11/S2	بدنه، دیسک، سنتر پیس	AISI316 / رینگ AISI302	۵ تا ۸ اینچ	PN40
SC‑201	بدنه و کاور	۱/۲ تا ۲ اینچ	PN16	تا 180 °C

شیر یکطرفه ویفری

مدل‌های CV10/S2 (۱/۲ تا ۴ اینچ) و CV‑11/S2 (۵ تا ۸ اینچ) از نوع ویفری (Wafer Type) هستند؛ یعنی بدون بدنه فلنج‌دار مستقل، مستقیماً بین دو فلنج خط لوله (بین فلنجی) نصب می‌شوند. این طراحی باعث کاهش طول نصب، وزن و هزینه نسبت به شیرهای تمام‌فلنجی می‌شود و با استانداردهای BS10 (جدول D,E,F)، DIN 2501 (PN6/10/16/40) و ANSI B16.1 کلاس 125 FF سازگار است.

مدل	نوع اتصال	استانداردهای فلنج منطبق	محدوده سایز	فشار
CV10/S2	ویفری (بین‌فلنجی)	BS10 (D,E,F) / DIN2501 PN6‑10‑16 / ANSI B16.1 کلاس 125 FF	۱/۲ تا ۴ اینچ	PN40
CV‑11/S2	ویفری (بین‌فلنجی)	BS10 (D,E,F,J) / DIN2501 PN6‑10‑16‑40 / ANSI B16.1 کلاس 125 FF	۵ تا ۸ اینچ	PN40
