تله بخار آیواز ترکیه

Ayvaz Steam Trap

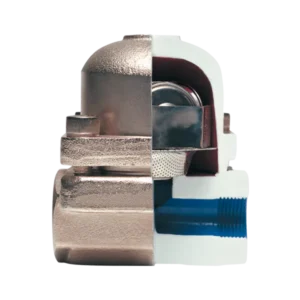

تله بخار یا استیم تراپ آیواز ترکیه و به انگلیسیSteam Trap  یکی از انواع محصولات خوش ساخت از کمپانی Ayvaz است. تله بخار برای خارج کردن کندانس که در داخل وسایل مصرف کننده حرارت یا خطوط توزیع بخار،  تقطیر می شود به کار می رود. تله بخار اجازه می دهد که کندانس شکل گرفته ناشی از از دست دادن گرمای نهان تبخیر بخار از تله عبور کند اما مانع عبور بخار زنده (Live Steam) می شود. محل نصب تله بخارها بعد از هر مرحله تبادل حرارت می باشد که می بایستی به نحو مقتضی جمع آوری شده و ترجیحاً به جای دور ریز به محیط و اتمسفر، به مخزن کندانس در شبکه برگردانده و از آن استفاده  مناسب صورت گردد. تله های بخار آیواز ترکیه در سه گروه مکانیکی، ترمودینامیکی و ترموستاتیکی تولید میگردند که با توجه به محل استفاده ، میزان کندانس و لحاظ اختلاف فشار دو سر تله بخار و مواردی دیگر نوع مناسب جهت اپلیکیشن مورد نظر، می بایستی انتخاب گردد.

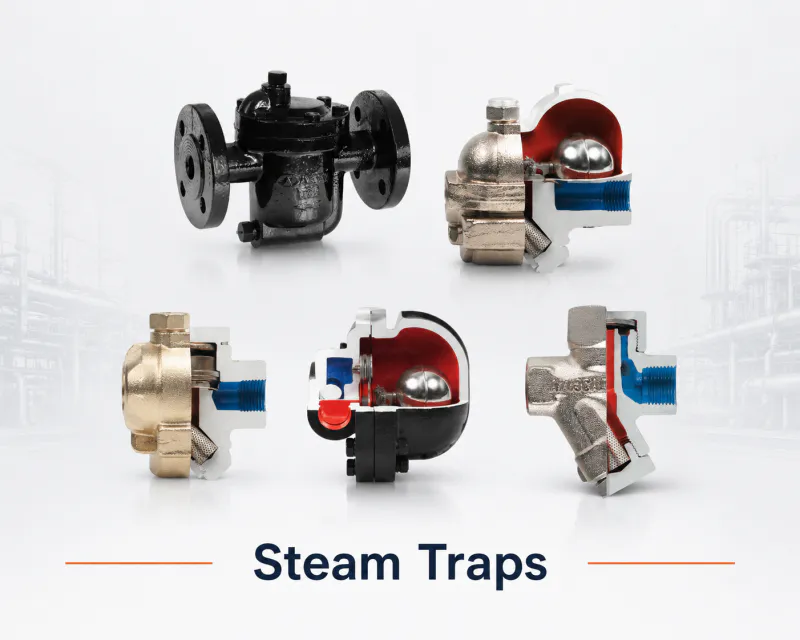

انواع استیم تراپ آیواز ترکیه در جدول زیر آورده شده است:

ویژگی / مدل SK‑50 SK‑51 (با ونت هوا) TDK‑71 TDK‑45
نوع تله بخار شناوری (Float Type) شناوری با ونت هوا ترمودینامیکی (Thermodynamic) ترمودینامیکی (Thermodynamic)
بدنه چدن داکتیل GGG 40 چدن داکتیل GGG 40.3 استنلس استیل AISI 304 فولاد فورج‌شده (Forged Steel)
قطعات داخلی استنلس استیل AISI 304 استنلس استیل AISI 304 استنلس استیل AISI 304 استنلس استیل AISI 304
حداکثر فشار کاری (PMO) 16 بار 16 بار 42 بار 40 بار
کلاس فشار بدنه PN16 PN16 PN63 –
حداکثر دمای کاری (TMO) 250 درجه سانتی‌گراد 250 درجه سانتی‌گراد 400 درجه سانتی‌گراد 400 درجه سانتی‌گراد
اتصالات قابل ارائه فلنج‌دار، رزوه‌ای فلنج‌دار، رزوه‌ای رزوه‌ای دنده‌ای، جوشی، فلنج‌دار
قطر اسمی (DN) DN15 تا DN50 DN15 تا DN50 DN15 تا DN25 DN15 تا DN25
کاربردها مخازن، مبدل حرارتی، کوره‌ها همانند SK‑50 + حذف هوای سرد خطوط بخار اصلی، توربین، صنایع دریایی واحدهای خشک‌کن، جکت بخار، اتو و پرس
ویژگی خاص طراحی کلاسیک شناوری دارای سیستم حذف هوای سرد عملکرد دقیق در فشار بالا طراحی فشرده با اتصال متنوع

تله بخار آیواز ترکیه با عملکرد دقیق و طراحی مقاوم، نقش مهمی در جلوگیری از اتلاف انرژی، کاهش خطرات ناشی از تجمع کندانس و افزایش عمر تجهیزات بخار ایفا می‌کند. این محصولات در صنایع نفت، گاز، پتروشیمی، غذایی و نیروگاهی به‌طور گسترده مورد استفاده قرار می‌گیرند. جهت سفارش و کسب اطلاعات بیشتر درباره انواع تله های بخار آیواز، با شرکت انرژی بخار آسیا، عامل فروش اصلی این کمپانی در ایران در تماس باشید.

در صورت تمایل به راه اندازی TRAP station  یا همان ایستگاه تله بخار، می‌توانید از شرکت انرژی بخار آسیا سایر محصولات آیواز ترکیه را نیز تهیه کنید:

در ویدئوی زیر می‌توانید عملكرد تله های بخار ترموديناميكی آیواز را مشاهده کنید.

در ویدئوی زیر نیز می‌توانید نحوه عملکرد تله بخار فلوتری آیواز را ملاحظه کنید.
