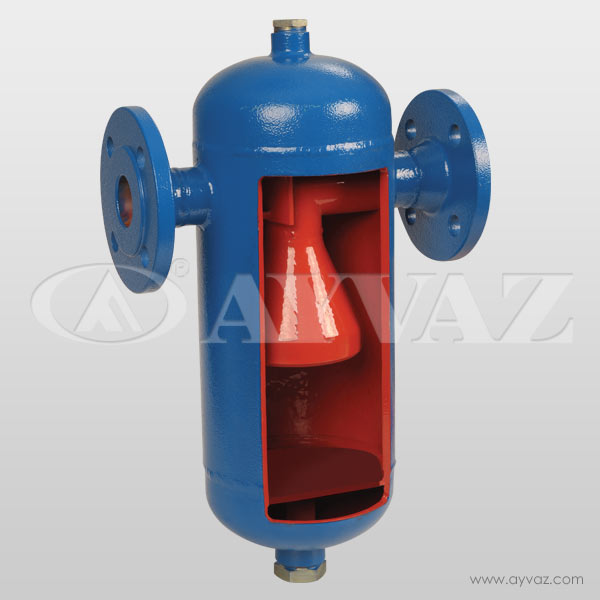

سپراتور بخار آیواز مدل SPR-16/25/40
سپراتور، مایعات را از بخار، هوا و سایر خطوط گازها با استفاده از نیروی گریز از مرکز جدا می‌کند. این دستگاه باعث می‌شود بخار، هوا یا گاز تمیز و خشک پس از عبور از فیلتر و تخلیه توسط تله بخار یا تله گاز، به سیستم وارد شود.
سپراتورهای AYVAZ SPR-25 به طور ویژه طراحی شده‌اند تا راندمان بالا، نرخ‌های متغیر بخار و کارایی جداسازی را در خطوطی با فشار تا ۲۵ بار حفظ کنند. این محصول می‌تواند به صورت سفارشی از فولاد ضدزنگ برای سیستم‌های فرایندی تولید شود.
عملکرد
پخش قطرات آب به طور منظم در سطح مقطع لوله ممکن نیست. جمع‌آوری کندانسِ در حال حرکت از کف لوله آسان‌تر است. قطرات آب موجود در بخار فقط با سپراتور قابل جمع‌آوری هستند. گاز آزاد دارای قطرات آب وارد سپراتور شده و در اطراف سیکلون مخروطی به سمت پایین می‌چرخد. این چرخش با شتاب باعث جدا شدن ذرات مایع، قطرات و رسوبات شده و آن‌ها را به دیواره هدایت می‌کند. گاز خشک و تمیز ابتدا وارد حجم داخلی بزرگ‌تر شده و سپس از طریق سیلندر مخروطی و در صورت نیاز از فیلتراسیون عبور کرده و به مسیر ادامه می‌دهد. کندانس و ذرات باقیمانده به محفظه جمع‌آوری در پایین صفحه جداکننده فولادی ضدزنگ می‌ریزند و امکان بازگشت به بالا را ندارند. کندانس توسط تله بخار فیلتر شده و تخلیه می‌شود.
کاربرد سپراتور بخار
- خروجی دیگ بخار: جلوگیری از انتقال مواد شیمیایی، سیالات ساینده، ذرات خارجی و قطرات آب به خطوط بخار
- ورودی تجهیزات کنترلی: افزایش کارایی و عمر تجهیزاتی مانند شیر کاهش فشار، شیرهای کنترلی و فلومترهای بخار
- ورودی سیستم‌ها:
- ورودی توربین‌های بخار
- باتری‌های گرمایشی و خشک‌کن‌ها
- دستگاه‌های آشپزخانه، ماشین‌های شستشو
- پرس‌های چندلایه (پرس‌های لاستیک و چوب)
- اتوکلاوها و دستگاه‌های استریل
- ماشین‌های رنگ و پرداخت
- فرهای نانوایی
- صنایع چای و دخانیات
استفاده برای تولید بخار خشک قبل از ورود به سیستم ضروری است.
باید در سیستم‌هایی که بخار مصرف می‌شود به‌صورت باز مورد استفاده قرار گیرد.
مشخصات فنی
جنس بدنه: فولاد کربنی (فولاد ضدزنگ سفارشی)
قطعات داخلی: فولاد ضدزنگ
نوع اتصال: دنده‌ای، فلنجی
جهت نصب: افقی یا عمودی
قطر اسمی:
- دنده‌ای: ½ تا ۲ اینچ
- فلنجی: DN15 تا DN350
حداکثر فشار کاری: ۱۶ / ۲۵ / ۴۰ بار
حداکثر دمای کاری: ۳۰۰ درجه سانتی‌گراد
لیست قطعات (SPR-16/25/40)
| شماره | نام قطعه | جنس |
| 1 | بخش میانی | فولاد کربنی |
| 2 | درپوش فلزی | فولاد کربنی |
| 3 | فلنج | فولاد کربنی C22.8 |
| 4 | بدنه (لوله بدون درز) | فولاد کربنی |
| 5 | سیکلون مخروطی | فولاد کربنی |
| 6 | لوله فیلتر | فولاد کربنی |
| 7 | فیلتر مخصوص ذرات | فولاد ضدزنگ AISI 304 |
| 8 | صفحه جداکننده مایع-گاز | فولاد ضدزنگ AISI 304 |
| 9 | واشر آب‌بندی | برنج |
| 10 | درپوش تمیزکاری فیلتر | فولاد کربنی C22.8 |
| 11 | فیلتر محافظ تله بخار | فولاد ضدزنگ AISI 304 |
شرایط کاری
| DN | حداکثر فشار کاری (بار) | حداکثر دمای کاری (°C) |
| 15 – 80 | 25 (بخار) | 228 |
| 100 – 150 | 21 (بخار) | 217 |
اتصالات
| DN | نوع اتصال | فشار نامی | جنس |
| 15 – 20 – 25 | فلنجی | PN16/25/40 (DIN 2567) | فولاد کربنی / فولاد ضدزنگ |
| 32 – 40 – 50 | فلنجی | ||
| 65 – 80 – 100 | فلنجی | ||
| 125 – 150 – 200 | فلنجی |
مزایا
- افزایش بهره‌وری و کیفیت تولید
- کاهش هزینه‌های تعمیر و زمان توقف
- افزایش طول عمر تجهیزات و شیرهای کنترلی در سیستم‌های بخار و هوا
- جلوگیری از خسارت‌های ناشی از ضربه قوچ و کاهش هزینه‌های ناشی از آن
- طراحی ساده و مقاوم بدون نیاز به نگهداری
- دقت بالا در اندازه‌گیری بخار، هوا یا گاز در صورت نصب قبل از فلومتر
- نصب آسان بدون نیاز به اتصال برق
- در سیستم‌هایی که بخار، گاز یا هوای فشرده استفاده می‌شود، جداسازی مایعات باعث می‌شود ظرفیت جریان حداکثر تا ۴۰٪ از وزن گاز تجاوز نکند
- جلوگیری از کاهش راندمان در اثر انتقال حرارت ضعیف
- محافظت از لوله‌ها در برابر خوردگی و تجهیزات در برابر ضربه قوچ
نکته: در کلاس‌های فشاری PN25 و PN40، فلنج اتصال، جنس بدنه و ضخامت قطعات تفاوت دارد.
