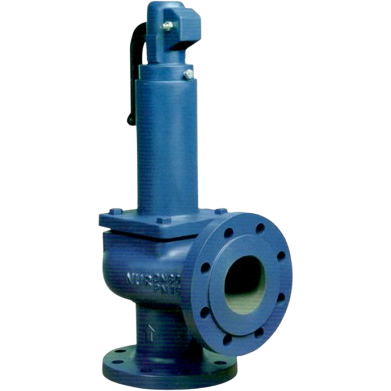

شیر اطمینان چدنی مدل NES2013 از کمپانی NES valves ترکیه

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری
(1 customer review)

نحوه عملکرد و نگهداری

برای دیگ‌های بخار، معمولاً استفاده از دو عدد شیر اطمینان الزامی است. این شیرها باید در مسیر خروج بخار روی دیگ های مولد بخار نصب شوند. آبی که برای دیگ استفاده می‌شود باید عاری از رسوبات آهکی و هرگونه ماده خورنده باشد. دیسک شیر اطمینان بسیار حساس است و هرگونه رسوب یا آلودگی می‌تواند عملکرد آن را مختل کند. در صورت آسیب دیدن سطح آب‌بندی، لطفاً بلافاصله با شرکت انرژی بخار آسیا، نمایندگی رسمی NES valves در ایران تماس بگیرید.

دریافت دیتا شیت شیر اطمینان NES Valves

شیر اطمینان، آخرین المان ایمنی در برابر فشار بیش از حد است و باید همواره در شرایط عملیاتی قرار داشته باشد، به‌ویژه در مواقع خرابی تابلوهای کنترلی. سرویس و نگهداری شیر باید به‌طور منظم و توسط افراد متخصص انجام شود تا ایمنی سیستم در محیط‌های آلوده حفظ گردد. همچنین برای تخلیه مایع متراکم به‌صورت پیوسته، باید مسیر مناسب فرار بخار در نظر گرفته شود. قطر فلنج خروجی شیر نباید به عنوان معیار لوله خروجی بخار استفاده شود. قطر لوله باید متناسب با طول و فشار برگشتی انتخاب شود.

ویژگی‌های کلی

برای هر دیگ بخار یا مخزن تحت فشار، توصیه می‌شود دو شیر اطمینان با سایز مناسب نصب شود. این شیرها باید به‌گونه‌ای طراحی شوند که پس از بسته شدن مجدد، نیاز به تعمیر و نگهداری طولانی‌مدت نداشته باشند. شیرهای اطمینان می‌توانند با حداکثر ۱۰٪ افزایش فشار، تخلیه کامل را انجام دهند. برای سیالات قابل تراکم (مانند گاز)، فشار بسته شدن زیر ۱۰٪ فشار باز شدن اولیه است؛ و برای سیالات غیرقابل تراکم، این مقدار زیر ۲۰٪ می‌باشد.

شیر اطمینان با عملکرد تدریجی (Proportional Relief)

این نوع شیر با افزایش فشار به‌صورت تدریجی باز می‌شود و فشار تخلیه نیز متناسب با افزایش فشار ادامه می‌یابد. فشار کامل باز شدن شیر ۱۰٪ بیشتر از فشار اولیه باز شدن است.

شیر اطمینان با عملکرد کامل (Full-Lift)

در این نوع، پس از افزایش ۵٪ در فشار نسبت به فشار باز شدن اولیه، شیر به‌طور کامل باز شده و وارد فاز تخلیه کامل می‌شود.

نحوه عملکرد (Working System):

در شیرهایی با عملکرد تدریجی (Proportional Lift)، به‌محض افزایش فشار، شیر شروع به باز شدن می‌کند. فشار برای باز شدن کامل شیر به‌صورت متناسب با افزایش فشار سیستم ادامه پیدا می‌کند. فشار باز شدن کامل در این نوع شیرها ۱۰٪ بیشتر از فشار اولیه باز شدن است.

در مدل‌هایی با عملکرد کامل (Full Lift)، پس از اولین باز شدن شیر، در صورت افزایش ۵٪ فشار بیشتر، شیر به‌طور کامل باز شده و فرآیند تخلیه فشار به‌صورت کامل آغاز می‌شود.



ویژگی‌های فنی  شیر اطمینان NUR از شرکت NES valves ترکیه

  • فشار طراحی:
    PN16 با جنس چدن خاکستری GG25
    PN25 با جنس چدن داکتیل GGG40
  • فشار کاری:
    حداکثر 10 بار (برای PN16)
    حداکثر 17 بار (برای PN25)
  • نوع اتصال:
    مطابق استاندارد DIN 2533 TS 494
  • بازه دمای کاری:
    از 20 درجه سانتی‌گراد تا 280 درجه سانتی‌گراد
  • Fluids

آب، آب داغ، بخار، هوا

هرگز از مواد قابل اشتعال، انفجاری یا اسیدی به همراه مایع استفاده نکنید.



جنس شیر اطمینان NWS Valves

  • بدنه: GG 25 چدن خاکستری، GGG 40 چدن داکتیل
  • کلیپ شیر: فولاد با روکش کروم
  • شفت شیر: فولاد با روکش کروم
  • فنر شیر: فنر مخصوص
  • پیچ تنظیم فشار: برنجی
  • مهره تعادل شیر: برنجی
  • اتصالات: ساخته شده از فولاد
