اصل عملکرد (Working Principle)
پیچ تنظیم، از طریق فنر تنظیم و دیافراگم پایلوت باعث باز شدن شیر پایلوت میشود. بخار کنترلی که بهوسیله لوله مسی از خروجی شیر گرفته میشود، از اوریفیس شیر پایلوت عبور میکند.
زمانی که دبی عبوری از شیر پایلوت بیشتر از دبی عبوری از سوراخ کنترلی باشد، فشار در زیر دیافراگم اصلی افزایش مییابد. این فشار، نیروی فنر برگشت را خنثی کرده و باعث باز شدن شیر اصلی میشود.
بخار عبوری از شیر اصلی، فشار خروجی را افزایش میدهد. این فشار از طریق لوله کنترلی به زیر دیافراگم پایلوت منتقل میشود. هنگامی که نیروی ناشی از فشار دیافراگم با نیروی فنر تنظیم به تعادل برسد، شیر پایلوت بسته میشود.
در صورتی که مصرف بخار کاهش یابد یا متوقف شود، فشار خروجی افزایش یافته و شیر پایلوت بسته میشود. در این حالت، فشار زیر دیافراگم اصلی کاهش یافته و شیر اصلی بسته میشود.
مزایای شیر فشارشکن پایلوتدار آیواز
- عدم تأثیرپذیری از نوسانات فشار ورودی و تغییرات دبی
- دقت بسیار بالا در کنترل فشار خروجی
- مناسب برای بخار، هوای فشرده و گازهای مشابه
- قابلیت تنظیم فشار در بازه 0.2 تا 14 بار با استفاده از دو فنر مجزا
- نصب و جداسازی آسان
- تنظیم بسیار ساده و دقیق
مشخصات فنی
- جنس بدنه: چدن GG-25
- شیر اصلی، شیر پایلوت و دیافراگم: استنلس استیل
- حداکثر دمای کاری: 220 درجه سانتیگراد
- فشار اسمی: PN 25
- محدوده تنظیم فشار:
- 0.2 تا 1.5 بار (فنر زرد)
- 1 تا 14 بار (فنر سبز)
- سایز اسمی: DN 15 الی DN 150
مقادیر ابعادی درجشده با پرانتز مربوط به فلنجهای استاندارد JIS 10K FF میباشد.
کاربردها
- سیستمهای بخار صنعتی
- دیگهای بخار
- خطوط توزیع بخار و هوای فشرده
- فرآیندهای حساس به نوسان فشار
تأمین و عرضه

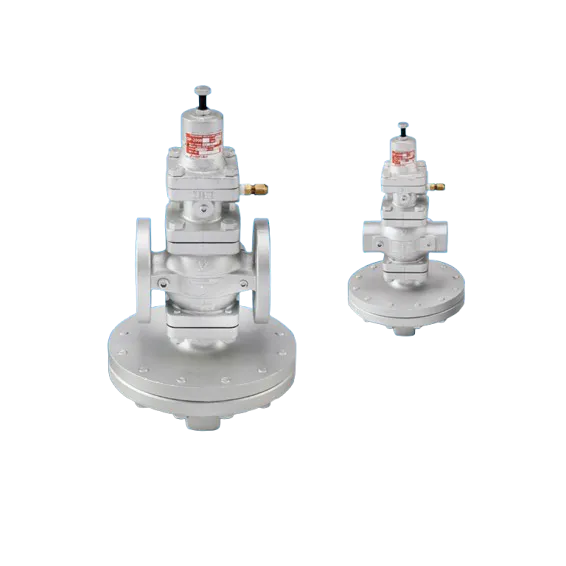

شیر فشارشکن پایلوتدار آیواز مدل AGP-2000 از طریق شرکت انرژی بخار آسیا نمایندگی رسمی آیواز ترکیه
با تضمین اصالت کالا، پشتیبانی فنی و مشاوره تخصصی عرضه میشود.
