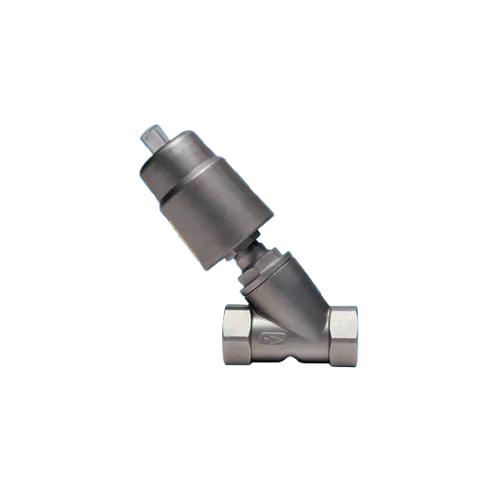

شیر قطع و وصل پنوماتیک تیپY مدل PKV-50 آیواز ترکیه

کاربردهای شیر پنوماتیک قطع و وصل PKV-50 (Applications)

• صنایع چاپ و رنگرزی نساجی
• صنایع دارویی و تجهیزات پزشکی
• صنایع غذایی
• صنایع شیمیایی آلی و معدنی
• تخلیه آب و فاضلاب
• صنایع کاغذسازی
• صنایع فولاد و آهن



سیالات قابل استفاده (Fluids)

• آب
• آب داغ
• بخار
• LPG و گازهای تحت فشار
• گازهایی مانند اکسیژن، هیدروژن و نیتروژن
• انواع سیالات شیمیایی



نصب شیر قطع و وصل تایپ وای مدل PKV-50

انتخاب محل نصب باید بر اساس شرایط کاری مناسب انجام شود.
فلش جهت جریان حک‌شده روی بدنه شیر باید هم‌راستا با جهت جریان سیال باشد.

شیر قابلیت نصب در تمام جهات را دارد، اما برای تشخیص آسان وضعیت باز یا بسته بودن شیر، توصیه می‌شود هد عملگر در محل قابل مشاهده قرار گیرد.



مزایای شیر  On/OFF پنوماتیک مدل PKV-50

• کاربری آسان
• نصب ساده
• مصرف انرژی پایین
• طول عمر کاری بالا
• قابلیت اطمینان بالا
• آب‌بندی بسیار مناسب
• امکان کنترل جریان



ویژگی‌های عمومی  شیر قطع و وصل ترکیه ای PKV-50

قطر اسمی

• DN 15 تا DN 50
• معادل 1/2″ تا 2″

مشخصات فنی

• جنس بدنه: استنلس استیل AISI 316
• نوع اتصال: رزوه‌ای
• جنس آب‌بند: PTFE
• حداکثر فشار کاری: 16 بار
• حداکثر دمای کاری: 180°C
• فشار هوای تغذیه عملگر: 3 تا 8 بار

مشخصات عملکردی (Specifications)شیر PKV-50

اتصال	قطر داخلی (mm)	Kv (m³/h)	فشار کاری (bar)	فشار کنترل (bar)	قطر عملگر (mm)
G 1/2	13	4.70	0 – 1.6	0.3 – 0.8	50
G 3/4	18	9.50	0 – 1.6	0.3 – 0.8	50
G 1	24	18.10	0 – 1.6	0.3 – 0.8	63
G 1 1/4	31	23.10	0 – 1.6	0.3 – 0.8	90
G 1 1/2	35	32.90	0 – 1.6	0.3 – 0.8	90
G 2	45	52.80	0 – 1.6	0.3 – 0.8	90

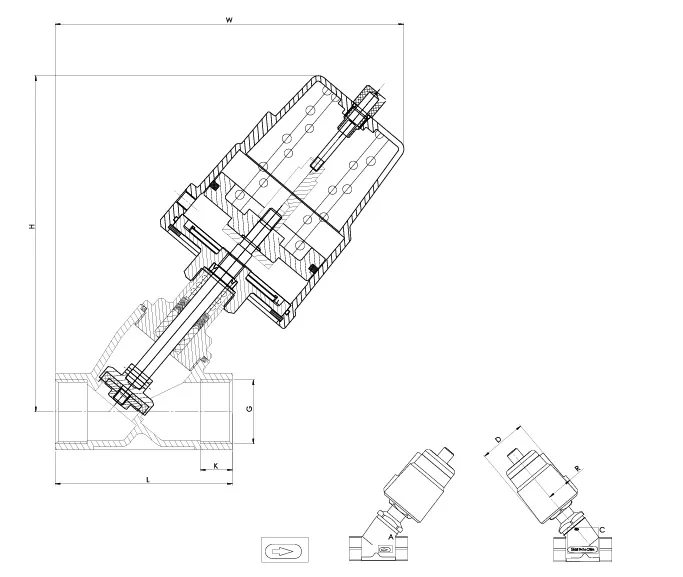

ابعاد (Dimensions)شیر قطع و وصل PKV-50

DN	اتصال BSP	L (mm)	H (mm)	W (mm)	K (mm)	D (mm)	SW	وزن (kg)
DN15	1/2″	68	125	135	15	60	27	1.02
DN20	3/4″	75	132	140	16	60	32	1.13
DN25	1″	90	162	172	17	75	40	2.13
DN32	1 1/4″	116	223	235	21	106	50	5.00
DN40	1 1/2″	116	223	235	21	106	56	5.12
DN50	2″	138	232	250	25	106	69	6.00

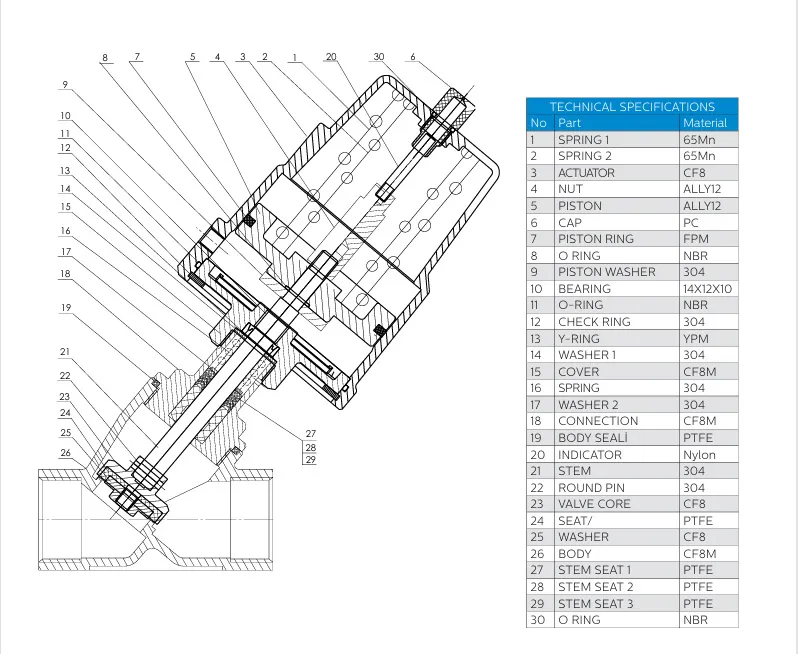

مشخصات فنی قطعات (Technical Specifications)
