کاربردهای خطوط لوله حاوی کندانس
لولههای مرتبط با خطوط کندانس یک موتورخانه حاوی سیال بخار به طور کلی به ۴ روش پایه در فلودیاگرام یک موتورخانه قابل رویت می باشد:
- خطوط درین (تخلیه) از تلههای بخار: (Drain lines to traps)
- خطوط دیسشارژ (خروجی) از تلههای بخار: (Discharge lines from traps)
- خطوط دیسشارژ مشترک: (Common discharge lines)
- خطوط مرتبط با پمپ ها: (Pumped lines)
نکته فنی: خطوط نوع ۲ و ۳ معمولاً حاوی بخار فلاش (Flash Steam) هستند، در حالی که خطوط نوع ۱ و ۴ فاقد آن میباشند.

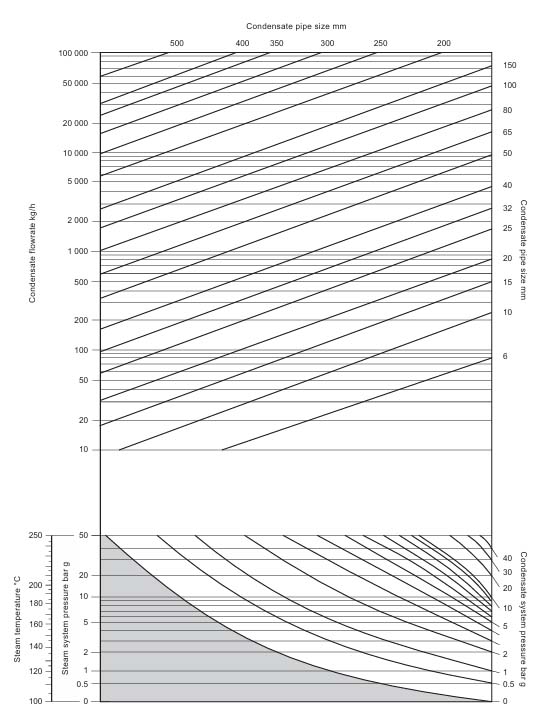

نمودار سایزینگ لوله کندانس برای تمامی این موارد تا طول ۱۰۰ متر قابل استفاده است.
مثالهای کاربردی سایزینگ (استخراج شده از نمودارهای فنی)
در ادامه، ۴ سناریوی کاربردی برای تعیین سایز لوله بر اساس دادههای استاندارد آورده شده است:

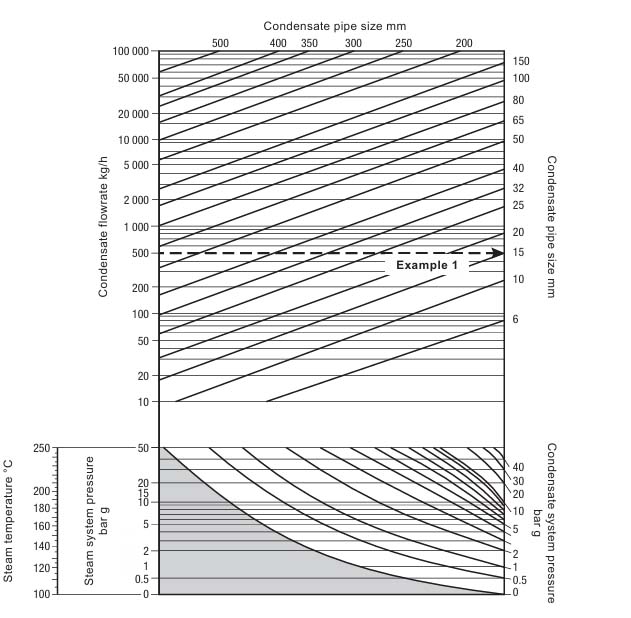

مثال ۱: خطوط درین به تلههای بخار
- سناریو : تخلیه ۵۰۰ کیلوگرم بر ساعت کندانس از فرآیند مرتبط با تله بخار.
- روش محاسبه: از بخش بالایی نمودار، عدد ۵۰۰ کیلوگرم بر ساعت را انتخاب کرده و یک خط افقی به سمت راست رسم کنید تا به سایز لوله برسید.
- نتیجه: اگر نقطه انتخاب بین دو سایز قرار گرفت، سایز کوچکتر را انتخاب کنید (در این مثال: ۱۵ میلیمتر یا همون سایز ½ اینچ مناسب می باشد.

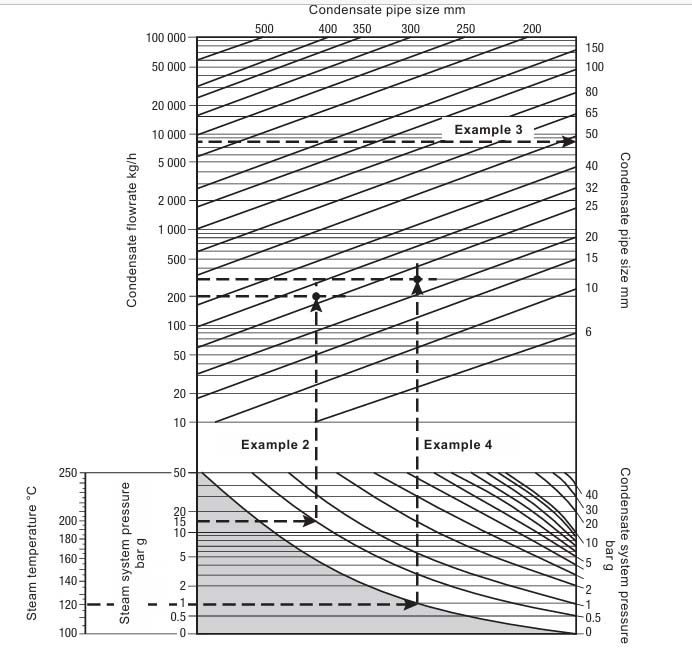

مثال ۲: خطوط خروجی از تلههای بخار
- سناریو: خروجی ۲۰۰ کیلوگرم بر ساعت کندانس از فشار ۱۵ بار (g) به فشار ۰.۵ بار (g).
- روش محاسبه: در بخش پایین نمودار، از نقطه ۱۵ بار خطی به سمت خط فشار کندانس ۰.۵ بار رسم کنید. سپس یک خط عمودی به سمت بالا بکشید تا با خط ۲۰۰ کیلوگرم بر ساعت در نیمه بالایی نمودار برخورد کند.
- نتیجه: اگر خط در نقطه تلاقی رو به صعود بود سایز بزرگتر (۳۲ میلیمتر یا ¼ 1 اینچ) و اگر رو به نزول بود سایز کوچکتر ، ۲۵ میلیمتر 1 اینچ را انتخاب کنید.
مثال ۳: خطوط مرتبط با پمپ ها
- سناریو : پمپاژ ۲۰۰۰ کیلوگرم بر ساعت کندانس به تانک کندانس (Hotwell).
- نکته مهم: در پمپهای الکتریکی از نرخ تخلیه خود پمپ استفاده کنید. اما برای پمپهای مکانیکی (فشاری) و APTها منظور پمپ های اتوماتیک ترپ ها می باشد، نرخ جمعآوری را در عدد ۴ ضرب کنید. در این مثال برای APT 4 * 2000 = 8000 kg/h
- روش محاسبه: در نیمه بالای نمودار از عدد ۸۰۰۰ کیلوگرم بر ساعت خطی افقی به سمت سایز لوله رسم کنید.
- نتیجه: برای طول مسیر کمتر از ۱۰۰ متر سایز کوچکتر و برای مسیرهای بیش از ۱۰۰ متر، سایز بزرگتر را انتخاب کنید.
مثال ۴: خطوط خروجی از تلههای بخار نوع ترموستاتیک
- سناریو: کندانس با دمای ۱۲۰ درجه سانتیگراد به اتمسفر تخلیه میشود (۳۰۰ کیلوگرم بر ساعت).
- روش محاسبه: با استفاده از مقیاس دما، از نقطه ۱۲۰ درجه سانتیگراد خطی افقی به سمت خط فشار اتمسفریک (۰ بار) رسم کنید. سپس خطی عمودی به سمت بالا رسم کنید تا به خط ۳۰۰ کیلوگرم بر ساعت برسد.
- نتیجه: در صورت صعودی بودن خط تلاقی، سایز بزرگتر و در صورت نزولی بودن، سایز کوچکتر انتخاب شود.
جدول خلاصه پارامترهای نمودار سایزینگ
این جدول مقادیر کلیدی موجود در کاتالوگ فنی را برای دسترسی سریع دستهبندی کرده است:
| پارامتر فنی | محدوده مقادیر در نمودار | واحد |
| نرخ جریان کندانس | ۱۰ تا ۱۰۰,۰۰۰ | kg/h |
| فشار سیستم بخار | ۰ تا ۵۰ | bar g |
| دمای بخار | ۱۰۰ تا ۲۵۰ | °C |
| سایز لوله کندانس | ۶ تا ۵۰۰ | mm |
| فشار سیستم کندانس | ۰ تا ۴۰ | bar g |
