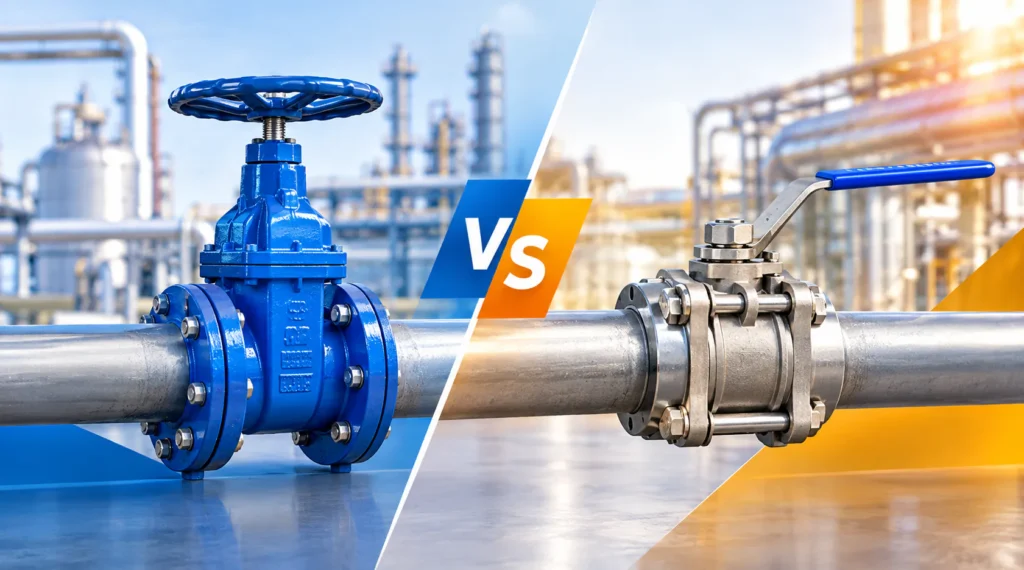

تفاوت بال ولو و گیت ولو؛ بررسی کاربرد، عملکرد و انتخاب شیر مناسب

تفاوت بال ولو و گیت ولو یکی از موضوعات مهم هنگام انتخاب شیرآلات صنعتی برای خطوط انتقال سیالات است. هر دو شیر برای قطع و وصل جریان مورد استفاده قرار می‌گیرند، اما ساختار داخلی، نحوه باز و بسته شدن، سرعت عملکرد، میزان افت فشار و محدوده کاربرد آن‌ها با یکدیگر تفاوت دارد. به همین دلیل نمی‌توان گفت همیشه بال ولو یا همیشه گیت ولو انتخاب بهتری است؛ انتخاب مناسب به شرایط کاری سیستم، نوع سیال، فشار و دما و نحوه بهره‌برداری از خط بستگی دارد.

در سیستم‌های بخار و سایر خطوط صنعتی، شناخت این تفاوت‌ها اهمیت بیشتری پیدا می‌کند؛ زیرا انتخاب نادرست شیر می‌تواند بر عملکرد سیستم، افت فشار، آب‌بندی و تعمیرات تأثیر بگذارد. در این مقاله تفاوت بال ولو (Ball Valve) و گیت ولو (Gate Valve) را از نظر نحوه عملکرد، سرعت باز و بسته شدن، افت فشار، کنترل جریان، کاربرد و شرایط انتخاب بررسی می‌کنیم.

بال ولو چیست؟

بال ولو یا شیر توپی نوعی شیر با حرکت چرخشی است که عضو مسدودکننده آن یک توپ دارای سوراخ است. با چرخش ۹۰ درجه‌ای توپ، مسیر عبور سیال باز یا بسته می‌شود. زمانی که سوراخ توپ در راستای مسیر لوله قرار داشته باشد، سیال از شیر عبور می‌کند و با چرخش توپ به اندازه یک‌ربع دور، قسمت توپر توپ مسیر جریان را مسدود می‌کند.

یکی از ویژگی‌های مهم بال ولو، عملکرد ربع‌گرد آن است. به همین دلیل باز و بسته کردن شیر با چرخش کوتاه انجام می‌شود و این ساختار برای کاربردهایی که به قطع و وصل سریع نیاز دارند، مناسب است.

بال ولوها در طراحی‌های مختلفی مانند Full Bore و Reduced Bore و همچنین ساختارهای دو تکه و سه تکه تولید می‌شوند. انتخاب طراحی مناسب به شرایط کاری و الزامات سیستم بستگی دارد. شرکت انرژی بخار آسیا، شیر توپی استنلس استیل دنده ای، شیر توپی استینلس استیل فلنجی و شیر توپی فلنج دار چدنی را در سبد محصولات خود دارد.

گیت ولو چیست؟

گیت ولو یا شیر دروازه‌ای نوعی شیر با حرکت خطی است که در آن یک گیت یا مجرابند به‌صورت عمودی نسبت به مسیر جریان حرکت می‌کند. با بالا رفتن گیت، مسیر عبور سیال باز می‌شود و با پایین آمدن آن، مسیر جریان مسدود می‌شود.

در حالت کاملاً باز، گیت از مسیر اصلی جریان خارج می‌شود. به همین دلیل گیت ولو می‌تواند در حالت باز، افت فشار پایینی ایجاد کند و برای خطوطی که عبور جریان با کمترین مقاومت اهمیت دارد، مورد استفاده قرار گیرد.

گیت ولو اساساً برای ایزوله کردن خط طراحی شده است؛ یعنی در شرایط معمول باید در وضعیت کاملاً باز یا کاملاً بسته قرار داشته باشد و استفاده از آن برای تنظیم مداوم جریان توصیه نمی‌شود. شرکت انرژی بخار آسیا گیت ولو برنجی و دنده ای و گیت ولو چدنی فلنج دار را در سبد محصولات خود دارد.

تفاوت بال ولو و گیت ولو چیست؟

مهم‌ترین تفاوت بال ولو و گیت ولو در نوع حرکت مجرابند و نحوه باز و بسته شدن آن‌ها است. بال ولو یک شیر چرخشی و ربع‌گرد است، در حالی که گیت ولو از حرکت خطی برای جابه‌جایی گیت استفاده می‌کند.

در بال ولو، توپ حفره‌دار با چرخش ۹۰ درجه‌ای مسیر جریان را باز یا مسدود می‌کند. در گیت ولو، گیت در جهت عمودی حرکت کرده و با قرار گرفتن در مسیر جریان، عبور سیال را متوقف می‌کند.

از نظر بهره‌برداری نیز بال ولو معمولاً برای قطع و وصل سریع‌تر مناسب است، در حالی که گیت ولو به دلیل حرکت خطی گیت، برای باز و بسته شدن کامل به حرکت بیشتری نیاز دارد.

جدول تفاوت بال ولو و گیت ولو

ویژگی	بال ولو	گیت ولو
نوع حرکت	چرخشی	خطی
نحوه عملکرد	چرخش ۹۰ درجه‌ای توپ	حرکت گیت به سمت بالا و پایین
کاربرد اصلی	قطع و وصل جریان	ایزولاسیون و قطع و وصل
سرعت باز و بسته شدن	بالا	کمتر از بال ولو
افت فشار در حالت کاملاً باز	پایین، به‌ویژه در Full Bore	بسیار پایین
مناسب برای Throttling	به طراحی شیر بستگی دارد؛ مدل استاندارد برای این کار مناسب نیست	توصیه نمی‌شود
مسیر جریان	مستقیم از داخل سوراخ توپ	با کنار رفتن کامل گیت از مسیر
امکان اتوماسیون	مناسب برای اتوماسیون ربع‌گرد	امکان اتوماسیون وجود دارد اما ساختار متفاوت است
فضای مورد نیاز در طول خط	معمولاً فشرده‌تر	به فضای بیشتری برای ساقه و حرکت گیت نیاز دارد
کاربرد در سیستم بخار	مناسب در بسیاری از کاربردهای ایزولاسیون	مناسب برای برخی کاربردهای ایزولاسیون

تفاوت بال ولو و گیت ولو از نظر افت فشار

یکی از مهم‌ترین معیارها در مقایسه این دو شیر، افت فشار است.

در گیت ولو، زمانی که شیر کاملاً باز است، گیت از مسیر اصلی جریان خارج می‌شود و مسیر عبور سیال تقریباً بدون مانع باقی می‌ماند. به همین دلیل این شیر در حالت باز افت فشار بسیار کمی ایجاد می‌کند.

بال ولو نیز می‌تواند افت فشار پایینی داشته باشد. در مدل‌های Full Bore، قطر سوراخ عبور سیال با قطر داخلی خط متناسب است و جریان می‌تواند با مقاومت کمی از شیر عبور کند. به همین دلیل در شرایطی که افت فشار اهمیت دارد، انتخاب بال ولو Full Bore می‌تواند مورد توجه قرار گیرد.

بنابراین از نظر افت فشار، هر دو شیر می‌توانند عملکرد مناسبی داشته باشند و نمی‌توان تنها بر اساس این معیار یکی را به‌صورت مطلق بر دیگری ترجیح داد. طراحی شیر، سایز، نوع Bore و شرایط جریان باید در انتخاب نهایی در نظر گرفته شود.

تفاوت سرعت عملکرد بال ولو و گیت ولو

از نظر سرعت باز و بسته شدن، بال ولو مزیت مشخصی دارد. بال ولو با چرخش ۹۰ درجه‌ای از وضعیت کاملاً باز به وضعیت کاملاً بسته منتقل می‌شود. این ویژگی باعث می‌شود عملکرد آن سریع و ساده باشد.

در مقابل، گیت ولو برای باز شدن کامل باید گیت را از مسیر جریان خارج کند و این کار با حرکت خطی ساقه انجام می‌شود. بنابراین باز و بسته کردن آن نسبت به یک شیر ربع‌گرد زمان بیشتری نیاز دارد.

این تفاوت در سیستم‌هایی که قطع سریع جریان اهمیت دارد، می‌تواند یکی از دلایل انتخاب بال ولو باشد.

تفاوت بال ولو و گیت ولو در کنترل جریان

هر دو شیر مورد بحث در اصل برای قطع و وصل جریان استفاده می‌شوند، اما نباید آن‌ها را به‌عنوان جایگزین مستقیم شیرهای کنترلی در نظر گرفت.

گیت ولو برای استفاده در وضعیت کاملاً باز یا کاملاً بسته طراحی شده است و استفاده از آن برای Throttling یا تنظیم مداوم جریان توصیه نمی‌شود. قرار دادن گیت در وضعیت‌های میانی می‌تواند شرایط نامناسبی برای مجرابند و سیت ایجاد کند.

بال ولو استاندارد نیز اساساً یک شیر On/Off است. در صورت استفاده از بال ولو برای Throttling، سرعت بالای جریان می‌تواند روی بخش محدودی از توپ و سیت اثر بگذارد و باعث فرسایش زودتر آب‌بند شود. برای کاربردهای کنترلی، طراحی‌های اختصاصی بال ولو با تغییرات در سیت، متریال یا شکل توپ مورد استفاده قرار می‌گیرند.

بنابراین اگر هدف اصلی سیستم تنظیم دقیق و مداوم دبی باشد، باید به سراغ شیرهای طراحی‌شده برای کنترل جریان رفت، نه اینکه صرفاً بین گیت ولو و بال ولو یکی را انتخاب کرد.

تفاوت بال ولو و گیت ولو در سیستم بخار

هر دو نوع شیر می‌توانند در سیستم‌های بخار مورد استفاده قرار گیرند، اما شرایط کاربرد اهمیت زیادی دارد.

در منابع فنی اسپیرکس سارکو، بال ولو در میان شیرهای ایزولیشن مناسب برای کاربردهای بخار و کندانس قرار گرفته است. ساختار ربع‌گرد، قطع و وصل سریع و امکان دستی یا اتوماتیک کردن آن از ویژگی‌هایی است که باعث می‌شود بال ولو در بسیاری از خطوط بخار مورد توجه قرار گیرد.

گیت ولو نیز در سیستم‌های بخار کاربرد دارد و به دلیل افت فشار پایین در حالت کاملاً باز می‌تواند در برخی خطوط مورد استفاده قرار گیرد. با این حال، گیت ولو اساساً برای ایزولاسیون طراحی شده و نباید برای تنظیم جریان بخار به‌صورت مداوم استفاده شود.

در نتیجه، در یک سیستم بخار نمی‌توان تنها با توجه به نام شیر تصمیم گرفت. فشار، دما، سایز خط، دفعات عملکرد شیر، میزان آب‌بندی مورد نیاز و نحوه بهره‌برداری از سیستم باید بررسی شوند.

بال ولو بهتر است یا گیت ولو؟

پاسخ این سؤال به شرایط کاری و هدف استفاده از شیر بستگی دارد.

اگر سرعت باز و بسته شدن، عملکرد ربع‌گرد، طراحی فشرده و امکان اتوماسیون سریع اهمیت داشته باشد، بال ولو می‌تواند گزینه مناسبی باشد. همچنین در مدل‌های Full Bore، مسیر عبور سیال می‌تواند افت فشار پایینی ایجاد کند.

از طرف دیگر، اگر شیر عمدتاً برای ایزوله کردن خط استفاده می‌شود و در حالت باز نیاز به عبور جریان با حداقل مقاومت وجود دارد، گیت ولو می‌تواند انتخاب مناسبی باشد.

بنابراین به جای اینکه سؤال را به شکل «بال ولو بهتر است یا گیت ولو؟» مطرح کنیم، بهتر است بپرسیم:

برای شرایط کاری این خط، کدام نوع شیر عملکرد مناسب‌تری دارد؟

این رویکرد باعث می‌شود انتخاب شیر بر اساس کاربرد واقعی سیستم انجام شود.

چه زمانی بال ولو انتخاب مناسبی است؟

بال ولو معمولاً زمانی مورد توجه قرار می‌گیرد که موارد زیر اهمیت داشته باشند:

• نیاز به باز و بسته شدن سریع خط
• نیاز به عملکرد ربع‌گرد
• نیاز به قطع و وصل مکرر
• محدودیت فضا
• نیاز به آب‌بندی مناسب
• نیاز به اتوماسیون با عملگر
• اهمیت پایین بودن افت فشار در مسیر
• استفاده در خطوط بخار، کندانس، آب، گاز و سایر سیالات متناسب با مشخصات شیر

البته انتخاب نهایی باید بر اساس مشخصات فنی مدل مورد نظر انجام شود.

چه زمانی گیت ولو انتخاب مناسبی است؟

گیت ولو بیشتر زمانی مورد استفاده قرار می‌گیرد که شیر وظیفه اصلی ایزوله کردن خط را بر عهده داشته باشد و معمولاً در وضعیت کاملاً باز یا کاملاً بسته قرار گیرد.

از جمله مواردی که می‌توان گیت ولو را در نظر گرفت:

• خطوطی که نیاز به ایزولاسیون دارند
• کاربردهایی که افت فشار پایین در حالت کاملاً باز اهمیت دارد
• خطوط آب، روغن، گاز، بخار و سایر سیالات متناسب با مشخصات شیر
• سیستم‌هایی که شیر به‌طور مداوم برای تنظیم جریان استفاده نمی‌شود

جمع‌بندی تفاوت بال ولو و گیت ولو

تفاوت بال ولو و گیت ولو تنها به شکل مجرابند آن‌ها محدود نمی‌شود، بلکه نحوه عملکرد، سرعت باز و بسته شدن، ساختار داخلی، افت فشار و نوع کاربرد نیز در انتخاب میان این دو شیر اهمیت دارند.

بال ولو با عملکرد ربع‌گرد، قطع و وصل سریع و امکان استفاده از ساختارهای Full Bore یا Reduced Bore، گزینه‌ای مناسب برای بسیاری از کاربردهای ایزولاسیون صنعتی است. گیت ولو نیز با حرکت خطی گیت و خروج کامل آن از مسیر جریان در وضعیت باز، در کاربردهای ایزولاسیون که افت فشار پایین اهمیت دارد، مورد استفاده قرار می‌گیرد.

در نهایت، هیچ‌کدام از این دو شیر را نمی‌توان به‌طور مطلق بر دیگری برتر دانست. انتخاب صحیح باید بر اساس نوع سیال، فشار و دمای کاری، سایز خط، افت فشار مجاز، تعداد دفعات عملکرد، نوع اتصال و هدف استفاده از شیر انجام شود.
