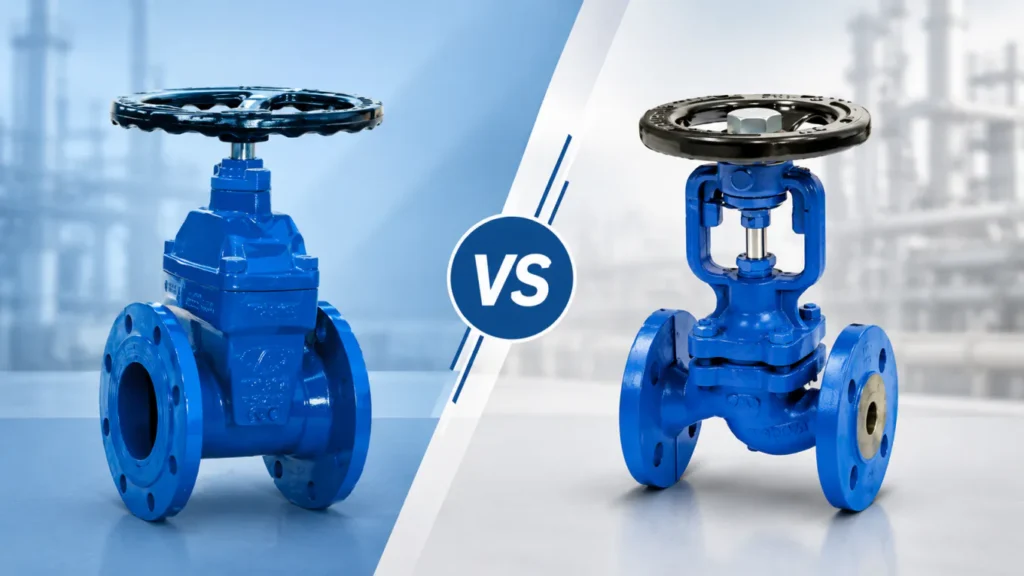

گلاب ولو و گیت ولو از انواع شیرآلات صنعتی هستند که برای قطع و وصل جریان سیال در خطوط لوله استفاده می‌شوند. بااین‌حال، تفاوت در ساختار داخلی، نحوه عبور سیال و عملکرد این دو شیر باعث می‌شود هرکدام برای شرایط کاری مشخصی مناسب‌تر باشند. انتخاب صحیح بین گلاب ولو و گیت ولو، به‌ویژه در خطوط بخار و کندانس، می‌تواند بر افت فشار، میزان نشتی، سهولت بهره‌برداری و هزینه‌های نگهداری سیستم تأثیر بگذارد.
مهم‌ترین تفاوت گلاب ولو و گیت ولو در نحوه کنترل جریان است. گلاب ولو علاوه بر قطع و وصل جریان، در بسیاری از طراحی‌ها امکان تنظیم دبی را نیز فراهم می‌کند؛ درحالی‌که گیت ولو عمدتاً برای قطع و وصل کامل جریان طراحی شده است و استفاده از آن برای تنظیم مداوم دبی توصیه نمیشود.
گلاب ولو چیست و چگونه کار می‌کند؟
گلاب ولو (Globe Valve) نوعی شیر صنعتی با حرکت خطی است که در آن، با چرخاندن فلکه یا حرکت عملگر، دیسک یا پلاگ شیر در راستای ساقه جابه‌جا می‌شود. این حرکت، فاصله بین دیسک و نشیمنگاه را تغییر می‌دهد و به این ترتیب، مسیر عبور سیال باز یا بسته می‌شود.
گیت ولو چیست و چگونه کار می‌کند؟
گیت ولو (Gate Valve) که با نام شیر کشویی نیز شناخته می‌شود، شیری با حرکت خطی است که عضو مسدودکننده آن به‌صورت کشویی در مسیر جریان حرکت می‌کند. با چرخاندن فلکه، گیت از روی نشیمنگاه بالا می‌رود یا پایین می‌آید و مسیر عبور سیال را باز یا مسدود می‌کند.

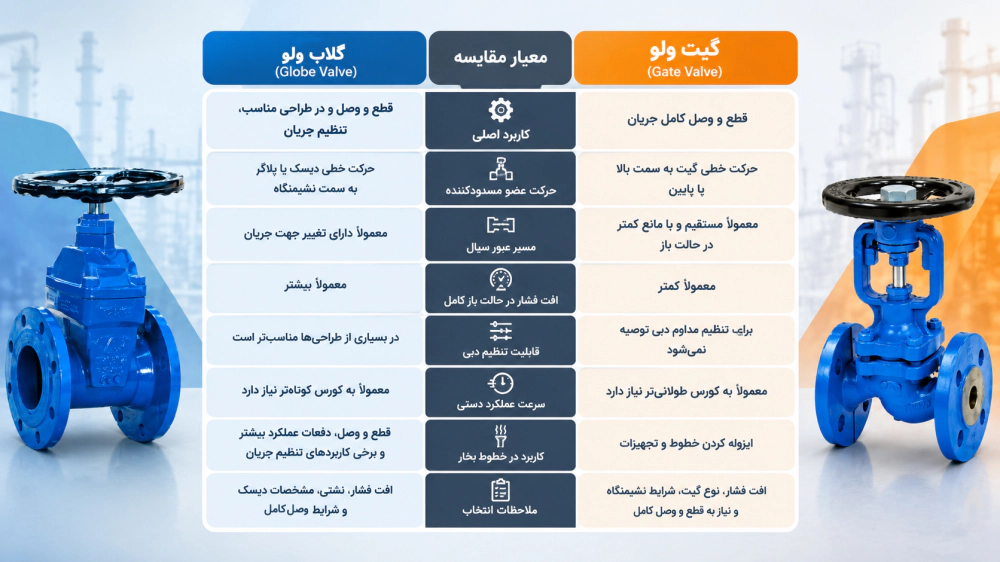

تفاوت گیت ولو و گلاب ولو در یک نگاه
جدول زیر، مهم‌ترین تفاوت‌های این دو نوع شیر را از نظر ساختار، عملکرد و کاربرد صنعتی نشان می‌دهد.
| معیار مقایسه | گلاب ولو (Globe Valve) | گیت ولو (Gate Valve) |
| کاربرد اصلی | قطع و وصل و در طراحی مناسب، تنظیم جریان | قطع و وصل کامل جریان |
| حرکت عضو مسدودکننده | حرکت خطی دیسک یا پلاگ به سمت نشیمنگاه | حرکت خطی گیت به سمت بالا یا پایین |
| مسیر عبور سیال | معمولاً دارای تغییر جهت جریان | معمولاً مستقیم و با مانع کمتر در حالت باز |
| افت فشار در حالت باز کامل | معمولاً بیشتر | معمولاً کمتر |
| قابلیت تنظیم دبی | در بسیاری از طراحی‌ها مناسب‌تر است | برای تنظیم مداوم دبی توصیه نمیشود |
| سرعت عملکرد دستی | معمولاً به کورس کوتاه‌تر نیاز دارد | معمولاً به کورس طولانی‌تر نیاز دارد |
| کاربرد در خطوط بخار | قطع و وصل، دفعات عملکرد بیشتر و برخی کاربردهای تنظیم جریان | ایزوله کردن خطوط و تجهیزات |
| ملاحظات انتخاب | افت فشار، نشتی، مشخصات دیسک و شرایط کنترل | افت فشار، نوع گیت، شرایط نشیمنگاه و نیاز به قطع و وصل کامل |
این مقایسه کلی است و عملکرد واقعی هر شیر به طراحی، سایز، فشار، دما و مشخصات سازنده بستگی دارد.
تفاوت گلوب ولو و گیت ولو از نظر افت فشار
افت فشار یکی از عوامل مهم در انتخاب شیرآلات صنعتی است. زمانی که سیال از یک شیر عبور می‌کند، بخشی از انرژی جریان در اثر اصطکاک و تغییر مسیر از دست می‌رود.
در گیت ولو، با باز شدن کامل شیر، گیت از مسیر عبور کنار می‌رود و مسیر جریان معمولاً مستقیم باقی می‌ماند. به همین دلیل، این شیر در بسیاری از طراحی‌ها افت فشار کمتری ایجاد می‌کند.
در مقابل، در گلاب ولو معمولی، سیال برای عبور از ناحیه نشیمنگاه و دیسک معمولاً تغییر مسیر بیشتری دارد. این موضوع باعث افزایش مقاومت جریان و افت فشار بیشتر می‌شود.
بنابراین، اگر هدف اصلی عبور حجم زیادی از سیال با حداقل افت فشار و امکان قطع و وصل کامل باشد، گیت ولو می‌تواند انتخاب مناسبی باشد. اما اگر کنترل جریان و عملکرد مکرر شیر اهمیت بیشتری داشته باشد، گلاب ولو معمولاً گزینه مناسبتری است.
البته انتخاب نهایی نباید فقط بر اساس این تفاوت انجام شود؛ مشخصات جریان، فشار تفاضلی و افت فشار مجاز سیستم نیز باید بررسی شوند.
کدام شیر برای خطوط بخار مناسب‌تر است؛ گلاب ولو یا گیت ولو؟
پاسخ این سؤال به محل نصب شیر و وظیفه آن در سیستم بخار بستگی دارد. هر دو نوع شیر می‌توانند در کاربردهای بخار استفاده شوند، اما برای وظایف یکسانی طراحی نشده‌اند.
چه زمانی گلاب ولو انتخاب مناسبتری است؟
گلاب ولو می‌تواند انتخاب مناسبی باشد اگر:
- شیر در طول بهره‌برداری به دفعات باز و بسته می‌شود.
- نیاز به تنظیم محدود جریان وجود دارد و طراحی شیر برای این کار مناسب است.
- کنترل نشتی از محل ساقه شیر اهمیت دارد و از طراحی بیلوزدار استفاده می‌شود.
- افت فشار بیشتر شیر در مقایسه با گیت ولو، با الزامات سیستم سازگار است.
برای مثال، گلاب ولو MK-40 آیواز، یک گلاب ولو با رده فشاری PN40 است و می‌تواند برای بررسی در کاربردهایی که مشخصات فشار و دمای سیستم با محدوده مجاز محصول مطابقت دارند، در نظر گرفته شود. رده فشاری به‌تنهایی برای تأیید مناسب بودن شیر کافی نیست و باید محدودیت فشار مجاز در دمای کاری نیز بررسی شود. در صورتی که نیاز به اطلاعات بیشتری درباره انتخاب گلاب ولو برای خطوط بخار را دارید، این مقاله از مهندس علی زاده را از دست ندهید.
چه زمانی گیت ولو انتخاب مناسبتری است؟
گیت ولو معمولاً زمانی ترجیح داده می‌شود که:
- هدف، قطع یا وصل کامل جریان باشد.
- شیر در حالت عادی کاملاً باز باقی بماند.
- کاهش افت فشار در مسیر اهمیت داشته باشد.
- نیاز به تنظیم پیوسته دبی از طریق شیر وجود نداشته باشد.
نکته فنی: در خطوط بخار، انتخاب شیر باید با توجه به فشار و دمای واقعی، نوع بخار، فشار تفاضلی، نحوه نصب و الزامات آببندی انجام شود. همچنین، در کاربردهایی که کنترل خودکار و دقیق دبی بخار لازم است، باید شیر کنترل مناسب بررسی شود؛ گلاب ولو دستی معمولی لزوماً برای این وظیفه طراحی نشده است.
آیا میتوان از گیت ولو برای تنظیم جریان استفاده کرد؟
به‌طور کلی، گیت ولو برای تنظیم مداوم دبی توصیه نمیشود. این شیر برای کار در دو وضعیت اصلی، یعنی باز کامل و بسته کامل، طراحی شده است.
در حالت نیمهباز، جریان می‌تواند موجب ایجاد شرایط نامطلوب در نزدیکی گیت و نشیمنگاه شود. این شرایط ممکن است به ارتعاش، فرسایش و کاهش کیفیت آببندی منجر شود.
در مقابل، گلاب ولو به دلیل نحوه حرکت دیسک و تغییر سطح عبور جریان، برای تنظیم جریان در بسیاری از طراحی‌ها مناسب‌تر است. بااین‌حال، برای کنترل دقیق و خودکار دبی، باید از شیر کنترلی استفاده شود که مشخصات عملکردی آن برای این وظیفه طراحی شده باشد.
تفاوت Gate valve و Globe valve از نظر نشتی و نگهداری
میزان نشتی هر شیر به طراحی، کیفیت ساخت، جنس نشیمنگاه، شرایط سیال، فشار تفاضلی و وضعیت نگهداری بستگی دارد. بنابراین نمی‌توان گفت تمام گلاب ولوها در همه شرایط بدون نشتی هستند یا همیشه از تمام گیت ولوها آببندی بهتری دارند.
بااین‌حال، در برخی کاربردهای صنعتی، گلاب ولو به دلیل طراحی نشیمنگاه و حرکت دیسک، می‌تواند قطع جریان مطمئنی فراهم کند. مدل‌های بیلوزدار نیز با ایجاد یک مانع فلزی انعطاف‌پذیر بین سیال و محیط، احتمال نشت از محل ساقه را کاهش می‌دهند.
گیت ولو نیز در صورت انتخاب صحیح و نگهداری مناسب می‌تواند برای ایزوله کردن خطوط عملکرد مطلوبی داشته باشد. در هر دو نوع شیر، بررسی دوره‌ای وضعیت آببندی، ساقه، اتصالات و نشیمنگاه اهمیت دارد.
ما در مقاله دیگری، گیت ولو و بال ولو را نیز با هم مقایسه کرده‌ایم. مطالعه این مقاله را به شما توصیه می‌کنیم.
هنگام انتخاب گلاب ولو یا گیت ولو به چه نکاتی توجه کنیم؟
برای انتخاب صحیح شیر در خطوط بخار و سایر خطوط صنعتی، بهتر است موارد زیر بررسی شوند:
- نوع سیال: بخار اشباع، بخار فوق‌گرم، آب، کندانس یا سایر سیالات.
- فشار و دمای کاری: رده فشاری شیر باید با شرایط واقعی سیستم مطابقت داشته باشد.
- وظیفه شیر: قطع و وصل کامل، تنظیم محدود جریان یا کنترل خودکار دبی.
- افت فشار مجاز: به‌ویژه در خطوطی که حفظ فشار در پایین‌دست اهمیت دارد.
- نوع آببندی: در کاربردهایی که نشت از ساقه اهمیت دارد، طراحی بیلوزدار نیز باید بررسی شود.
- سایز و نوع اتصال: سایز اسمی، اتصال دنده‌ای یا فلنجی و سازگاری با خط لوله.
- استاندارد و مشخصات سازنده: فشار و دمای مجاز، جنس قطعات و الزامات نصب و نگهداری.
انتخاب شیر مناسب تنها بر اساس نام محصول یا رده فشار انجام نمیشود. در پروژه‌های صنعتی، بررسی شرایط واقعی بهره‌برداری و کاتالوگ سازنده ضروری است.
مقایسه گلوب ولو و گیت ولو
گلاب ولو و گیت ولو هر دو برای قطع و وصل جریان در خطوط صنعتی استفاده می‌شوند، اما تفاوت ساختاری آن‌ها موجب تفاوت در کاربرد می‌شود.
اگر تنظیم جریان، دفعات عملکرد بیشتر یا استفاده از طراحی بیلوزدار برای کاهش نشتی از ساقه اهمیت داشته باشد، گلاب ولو می‌تواند گزینه مناسبتری باشد. در مقابل، اگر هدف اصلی قطع و وصل کامل جریان با افت فشار کمتر در حالت باز کامل باشد، گیت ولو معمولاً انتخاب مناسبتری است.
شرکت انرژی بخار آسیا، به‌عنوان نمایندگی رسمی آیواز ترکیه در ایران، امکان بررسی و انتخاب مدل‌های مختلف این شیرآلات را متناسب با مشخصات فنی پروژه فراهم می‌کند. برای انتخاب محصول و دریافت مشاوره فنی با ما در تماس باشید.
پرسش و پاسخ مقایسه گلوب ولو و گیت ولو
تفاوت اصلی گلاب ولو و گیت ولو چیست؟
تفاوت اصلی گلاب ولو و گیت ولو در ساختار داخلی و نحوه کنترل جریان است. گلاب ولو علاوه بر قطع و وصل جریان، در بسیاری از طراحی‌ها برای تنظیم دبی نیز مناسب است؛ اما گیت ولو عمدتاً برای قطع و وصل کامل جریان به کار می‌رود و برای تنظیم مداوم دبی توصیه نمیشود.
افت فشار گلاب ولو بیشتر است یا گیت ولو؟
در حالت باز کامل، گلاب ولو معمولاً به دلیل تغییر مسیر جریان در داخل شیر، افت فشار بیشتری نسبت به گیت ولو ایجاد می‌کند. در گیت ولو، مسیر عبور سیال در بسیاری از طراحی‌ها مستقیم‌تر است و مقاومت کمتری در برابر جریان ایجاد می‌شود.
برای خطوط بخار گلاب ولو بهتر است یا گیت ولو؟
انتخاب بین گلاب ولو و گیت ولو به کاربرد شیر بستگی دارد. اگر هدف، قطع و وصل جریان همراه با امکان تنظیم محدود دبی باشد، گلاب ولو می‌تواند مناسب‌تر باشد. اگر شیر برای ایزوله کردن خط و قطع و وصل کامل جریان استفاده شود و افت فشار کمتر اهمیت داشته باشد، گیت ولو معمولاً گزینه مناسبتری است. فشار، دما و مشخصات فنی شیر نیز باید بررسی شوند.
آیا میتوان از گیت ولو برای تنظیم دبی استفاده کرد؟
استفاده از گیت ولو برای تنظیم مداوم دبی توصیه نمیشود؛ زیرا کارکرد در حالت نیمهباز ممکن است باعث ارتعاش، فرسایش گیت و نشیمنگاه و کاهش کیفیت آببندی شود. برای تنظیم جریان، گلاب ولو با طراحی مناسب یا شیر کنترل اختصاصی گزینه مناسبتری است.
کدام شیر نشتی کمتری دارد؛ گلاب ولو یا گیت ولو؟
میزان نشتی به طراحی شیر، جنس و وضعیت نشیمنگاه، فشار تفاضلی، نوع سیال و کیفیت نگهداری بستگی دارد؛ بنابراین نمی‌توان یک نوع شیر را در تمام شرایط کم‌نشت‌تر دانست. در کاربردهایی که کاهش نشتی از محل ساقه اهمیت دارد، گلاب ولو بیلوزدار می‌تواند گزینه مناسبی باشد؛ زیرا بیلوز مانعی فلزی بین سیال و محیط ایجاد می‌کند.
برای قطع و وصل جریان با افت فشار کمتر، گلاب ولو مناسب‌تر است یا گیت ولو؟
اگر شیر در حالت عادی کاملاً باز باشد و هدف اصلی عبور جریان با افت فشار کمتر باشد، گیت ولو معمولاً انتخاب مناسبتری است. در مقابل، اگر امکان تنظیم جریان یا عملکرد مکرر شیر اهمیت داشته باشد، گلاب ولو می‌تواند گزینه مناسبتری باشد. انتخاب نهایی باید با توجه به وظیفه شیر و مشخصات فنی خط انجام شود.
