گلاب ولو (که با نام گلوب ولو یا Globe Valve هم شناخته میشود) زمانی انتخاب درستی برای خط بخار است که به قطع و وصل مطمئن یا تنظیم دستی دبی نیاز دارید. معیارهای اصلی انتخاب آن شامل فشار کاری (PN)، دمای بخار، جنس بدنه، سایز DN، نوع آب‌بندی ساقه و جهت نصب است. گلوب ولو نشتی کمتری از گیت ولو دارد و به همین دلیل در سیستم‌های بخار و فشار بالا ترجیح داده میشود. در این راهنما با تکیه بر منابع فنی اسپیراکس سارکو، گام‌به‌گام نشان می‌دهیم چگونه مدل مناسب را انتخاب کنید. اگر به‌دنبال یک تأمین‌کننده و وارد‌کننده شیرآلات صنعتی هستید، شرکت انرژی بخار آسیا نمایندگی رسمی برند آیواز ترکیه یکی از شرکت‌های معتبر و خوش‌نام در این زمینه است.
گلاب ولو چیست و چرا در خط بخار کاربرد دارد؟
گلاب ولو یا گلوب ولو یک شیر خطی (Linear) است؛ یعنی دیسک آن در امتداد محور ساقه بالا و پایین می‌رود و روی نشیمنگاه می‌نشیند. جریان سیال داخل بدنه باید مسیر خود را عوض کند. این طراحی دو پیامد مهم دارد:
- باز و بسته شدن سریع: دیسک فقط چند میلی‌متر از نشیمنگاه فاصله می‌گیرد تا جریان کامل برقرار شود. برای شیری که زیاد باز و بسته میشود، این یک مزیت است.
- افت فشار بالاتر: تغییر مسیر جریان مقاومت و تلاطم ایجاد میکند. طبق منبع معتبر اسپیراکس سارکو، برای یک شیر DN150 که بخار اشباع ۲۴ بار با سرعت ۴۰ متر بر ثانیه از آن عبور میکند، افت فشار گلوب ولو حدود ۰٫۵۹ بار است؛ این مقدار برای گیت ولو یا شیر توپی تمام‌بور حدود ۰٫۰۰۷ بار است.
در عوض گلوب ولو کمتر از گیت ولو نشتی میکند و برای کاربردهایی که نشت سیال خطرناک یا پرهزینه است، یعنی سیستم‌های بخار، گزینه‌ی مناسب‌تری است. هزینه‌ی بیشتر گلوب ولو با ایمنی بالاتر جبران میشود.
استاندارد اروپایی EN 736-1 شیرها را به سه دسته تقسیم میکند: شیر قطع‌کننده (فقط کاملاً باز یا کاملاً بسته)، شیر تنظیم‌کننده (هر وضعیتی بین باز و بسته) و شیر کنترل (دارای عملگر در حلقه‌ی کنترل فرایند). گلوب ولو دستی معمولاً در دسته‌ی اول و دوم کار میکند و برای کنترل خودکار باید از شیر کنترل مخصوص استفاده شود.
یک محدودیت فنی هم وجود دارد: فشار سیال روی سطح دیسک نیروی محوری روی ساقه ایجاد میکند و بستن شیر را سخت میکند. به همین دلیل، سایز گلوب ولو استاندارد حداکثر تا DN250 است. در فشار تفاضلی بالا می‌توان از پلاگ متعادل‌کننده (Balancing Plug) استفاده کرد که سایز تا ۵۰۰ میلی‌متر را ممکن میکند.
گلوب ولو، گیت ولو یا شیر توپی؟ مقایسه برای خط بخار
| نوع شیر | کاربرد اصلی در بخار | افت فشار نمونه (DN150، بخار اشباع ۲۴ بار) | نکته‌ی مهم |
| گلاب ولو (گلوب ولو) | قطع و وصل، تنظیم دستی دبی | ۰٫۵۹ بار | نشتی کم؛ مناسب بخار و فشار بالا |
| گیت ولو | فقط کاملاً باز یا بسته | ۰٫۰۰۷ بار | برای تنظیم دبی توصیه نمی‌شود؛ در بخار معمولاً نوع پارالل اسلاید |
| شیر توپی (بال ولو) تمام‌بور | قطع و وصل سریع، قابل اتوماسیون | ۰٫۰۰۷ بار | فشار و دمای محدودتر؛ نشیمن PTFE تا ۲۰۰ درجه و PEEK تا ۲۵۰ درجه سانتیگراد |
| پروانه‌ای (باترفلای) | خطوط بزرگ و فضای محدود | ۰٫۱۲ بار | در بخار تا حد زیادی جای خود را به بال ولو داده؛ نوع اکسنتریک ضروری است |
| پیستونی | قطع و وصل کامل، جایی که نگهداری باید کم باشد | در جدول ذکر نشده | تنظیم دبی ندارد؛ سطح آب‌بندی در برابر فرسایش محافظت میشود |
- کمتر از DN50: گلوب ولو برای کاربرد استاندارد، بال ولو برای آب‌بندی کامل و گلوب ولو بلوزدار برای صفر نشتی.
- DN50 تا DN100 و بالاتر: گلوب ولو بلوزدار (Bellows Sealed) گزینه‌ی اول است و برای کاربرد استاندارد، گلوب ولو معمولی با پکینگ گزینه‌ی دوم است.
- خطوط با عملگر خودکار: گلوب ولو بلوزدار گزینه‌ی اول است.
البته به یاد داشته باشید که انتخاب نهایی تا حدی سلیقه‌ای است و صنایع و مناطق مختلف ترجیح‌های خودشان را دارند. برای آشنایی بیشتر با تفاوت‌های بال ولو و گیت ولو، مقاله مهندس وحید علی زاده را از دست ندهید.
شش معیار فنی انتخاب گلاب ولو برای خط بخار
شیر اشتباه یکی از بزرگ‌ترین منابع مشکل در یک واحد صنعتی است، در حالی که شیر درست انتخاب‌شده و درست نگهداری‌شده می‌تواند تا پایان عمر کارخانه کار کند. این شش معیار را قبل از سفارش بررسی کنید.
۱. فشار کاری و رده فشار (PN)
رده فشار PN باید از حداکثر فشار کاری خط بالاتر باشد و نه برابر با آن. دقت کنید که فشار مجاز شیر با بالا رفتن دما کاهش پیدا میکند؛ پس عدد PN روی بدنه را همیشه با جدول فشار–دمای دیتاشیت تطبیق دهید. سه رده رایج در خطوط بخار صنعتی PN16، PN25 و PN40 هستند.
۲. دمای بخار
دمای بخار اشباع با فشار بالا می‌رود. مقادیر تقریبی بخار اشباع در فشار گیج عبارت‌اند از حدود ۲۰۴ درجه سانتیگراد در ۱۶ بار، حدود ۲۲۶ درجه در ۲۵ بار و حدود ۲۵۲ درجه در ۴۰ بار. اگر بخار فوق‌داغ دارید، دمای واقعی خط را مبنا قرار دهید، نه دمای اشباع.
۳. جنس بدنه
جنس بدنه باید هم‌زمان با فشار و دمای خط انتخاب شود. برای نمونه در سری GV آیواز، مدل‌های PN16 با بدنه‌ی چدن GG-25، مدل PN25 با چدن نشکن (داکتایل) GGG-40.3 و مدل PN40 با فولاد ریخته‌گری GS-C25 عرضه می‌شوند و قطعات داخلی از استیل هستند. برای خطوط کوچک و فشار بالا (مثل بخار پرفشار در سایزهای کم) گلوب ولو فولادی فورج با کلاس ۸۰۰ هم گزینه‌ی رایجی است. چدن خاکستری در برابر ضربه‌ی قوچ و شوک حرارتی حساس‌تر است؛ بنابراین در خطوطی که احتمال این شرایط وجود دارد باید با احتیاط انتخاب شود.
۴. سایز (DN) و افت فشار
سایز شیر را فقط بر اساس قطر لوله انتخاب نکنید. افت فشار شیر در حالت کاملاً باز را با ضریب جریان (Kvs) از دیتاشیت، دبی بخار و فشار ورودی کنترل کنید. چون گلوب ولو افت فشار بالاتری نسبت به گیت ولو دارد، در خطوطی که افت فشار حساس است (مثلاً قبل از فلومتر یا انتهای خط طولانی) این بررسی اهمیت بیشتری پیدا میکند. برای مشاهده‌ی مدل‌های رایج، می‌توانید گلوب ولو ۱ اینچ و گلوب ولو ۲ اینچ برند ترکیه‌ای آیواز را در وب سایت شرکت انرژی بخار آسیا مشاهده نمایید.
۵. نوع اتصال
اتصال فلنجی برای سایزهای متوسط و بزرگ رایج‌ترین گزینه است. در سایزهای کوچک و فشار بالا، اتصال رزوه‌ای، جوش سوکتی یا جوش لب‌به‌لب مطرح میشود. اتصال جوشی نشتی کمتری دارد، اما تعویض شیر را سخت‌تر میکند.
۶. آب‌بندی ساقه: پکینگ یا بلوز
آب‌بندی ساقه به یکی از دو روش انجام میشود:
- پکینگ (Gland Packing): معمولاً از جنس PTFE یا گرافیت است. ارزان‌تر است، اما به تنظیم و تعویض دوره‌ای نیاز دارد و اگر مدتی کار نکند، سفت میشود و در اولین استفاده نشتی میدهد.
- بلوز فلزی (Bellows Sealed): یک سد فلزی بین سیال و محیط ایجاد میکند و نشتی صفر از ساقه دارد. نگهداری ندارد و بلوز معمولاً بیش از ۱۰٬۰۰۰ سیکل کار میکند.
در شیرهای پکینگ‌دار از ساقه غیرصعودی (Non-rising) و در سیال‌های خورنده یا فرساینده از رزوه‌ی ساقه‌ی بیرونی استفاده شود تا ساقه کمتر آسیب ببیند. اگر به یک گلاب ولو با قابلیت قطع و وصل برای کاربرد مشخص نیاز دارید، این موارد را هنگام انتخاب مدل در نظر بگیرید.

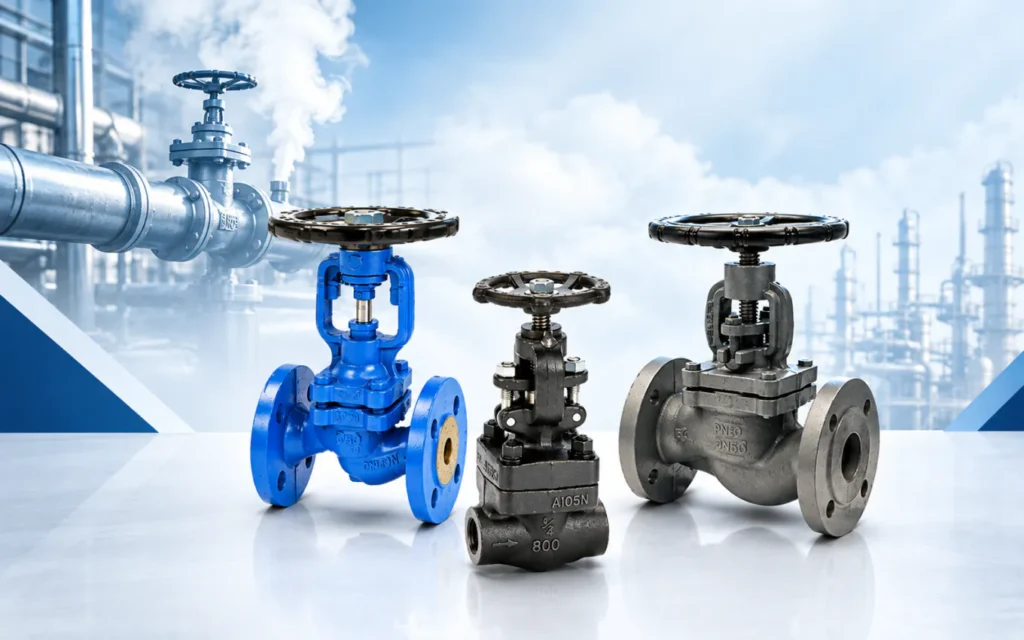

جدول انتخاب سریع: گلوب ولو PN16، PN25، PN40 و کلاس ۸۰۰
| مدل | جنس بدنه (نمونه) | فشار و دمای کاری | اتصال و سایز | مناسب برای |
| گلوب ولو PN16 | چدن GG-25 | تا ۱۶ بار، ۱۰- تا ۲۵۰ درجه سانتیگراد | فلنجی، DN15 تا DN200 | بخار کم‌فشار، آب گرم، هوای فشرده |
| گلاب ولو PN25 | چدن نشکن GGG-40.3 | تا ۲۵ بار، ۱۰- تا ۲۵۰ درجه | فلنجی، DN15 تا DN200 | بخار با فشار متوسط، روغن داغ |
| گلاب ولو PN40 | فولاد ریخته‌گری GS-C25 | تا ۴۰ بار، ۱۰- تا ۳۵۰ درجه | فلنجی، DN15 تا DN200 | بخار پرفشار و دمای بالا، نیروگاه و پالایشگاه |
| گلوب ولو فولادی فورج‌استیل کلاس ۸۰۰ | فولاد فورج | بسته به کلاس ۸۰۰ و جدول فشار–دما | جوشی یا رزوه‌ای، معمولاً سایزهای کوچک | خطوط کوچک با فشار بالا، تریس و انشعاب‌ها |
چند قاعده‌ی کاربردی برای خواندن این جدول:
- اگر دمای بخار اشباع خط به ۲۰۰ درجه نزدیک است، حاشیه‌ی ایمنی PN16 کم میشود و PN25 یا PN40 را بررسی کنید.
- اگر بخار فوق‌داغ دارید، فقط به عدد PN اکتفا نکنید و دمای مجاز بدنه را کنترل کنید.
- برای خطوط حساس به نشتی یا برای رعایت الزامات زیست‌محیطی، مدل بلوزدار را با مدل پکینگ‌دار مقایسه کنید.
اگر مدل مناسب خود را هنوز مشخص نکرده‌اید، صفحه‌ی گلاب ولو آیواز همه‌ی سایزها و رده‌های فشار را یک‌جا نشان میدهد و کارشناسان شرکت انرژی بخار آسیا در انتخاب نهایی کمک می‌کنند.
نصب و راه‌اندازی صحیح گلوب ولو در خط بخار
- جهت جریان را رعایت کنید. گلوب ولو یک‌طرفه است و فلش روی بدنه جهت جریان را نشان میدهد؛ در حالت استاندارد سیال از زیر دیسک وارد میشود. استثنا شیرهایی هستند که پلاگ متعادل‌کننده دارند: این شیرها برای بسته شدن راحت‌تر باید برعکس نصب شوند تا فشار بالادست روی بالای پلاگ بنشیند. همیشه دستورالعمل همان مدل را ملاک قرار دهید.
- قبل از شیر، صافی نصب کنید. نشیمنگاه شیرهای خطی در برابر ذرات و سایش جریان پرسرعت (Wiredrawing) آسیب‌پذیر است. صافی بخار و دقت در تمیز بودن لوله‌ها پیش از راه‌اندازی عمر شیر را بالا می‌برد.
- خط را آرام گرم کنید. پس از یک توقف طولانی، آب میعان‌شده در لوله‌ها خطر ضربه‌ی قوچ ایجاد میکند. کارشناسان اسپیراکس سارکو تأکید می‌کنند شیر بخار را به‌صورت تدریجی و بسیار آهسته باز کنید. اگر نشانه‌ای از ضربه‌ی قوچ دیدید، شیر را فوراً ببندید و تا تخلیه‌ی کامل آب لوله‌ها بسته نگه دارید.
- شیر را زیاد سفت نکنید. فشار بیش از حد هنگام بستن به نشیمنگاه آسیب می‌زند و به جای آب‌بندی بهتر، نشتی ایجاد میکند.
- شیر را برای تنظیم دبی در بازشدگی بسیار کم نگه ندارید. بر اساس دستورالعمل‌های نگهداری، در بخار اگر شیر به‌طور مداوم کمتر از ۱۰ درصد باز بماند، لرزش، نویز و ساییدگی روی نشیمنگاه ایجاد میشود. برای تنظیم دقیق از شیر کنترل یا مدل دارای پلاگ تنظیم استفاده کنید.
- شیرهای کم‌استفاده را دوره‌ای حرکت دهید. حرکت دادن منظم ساقه از چسبیدن دیسک به نشیمنگاه جلوگیری میکند و در شیرهای پکینگ‌دار از سفت شدن پکینگ پیشگیری میکند.
اشتباهات رایج در انتخاب گلاب ولو برای بخار
- انتخاب فقط بر اساس سایز لوله. بدون بررسی Kvs و افت فشار، ممکن است خط به دبی مورد نیاز نرسد.
- برابر گرفتن PN با فشار کاری. حاشیه‌ی ایمنی و افت فشار مجاز با دما را در نظر نگیرید، شیر زود فرسوده میشود.
- استفاده از گلوب ولو معمولی برای خطوطی که نشتی حساس است. در این خطوط مدل بلوزدار منطقی‌تر است.
- باز کردن سریع شیر در خط سرد. این یکی از دلایل اصلی ضربه‌ی قوچ هنگام راه‌اندازی است.
- نصب برعکس. اگر فلش بدنه رعایت نشود، شیر دچار سایش و نشتی زودرس میشود.
- استفاده از شیر قطع‌کننده به‌جای شیر کنترل. گلوب ولو دستی جایگزین شیر کنترل خودکار نیست.
- تأمین از منبع نامعتبر. شیر بدون دیتاشیت، گواهی مواد و مشخصات روشن را تأمین نکنید؛ مشخصات اعلام‌شده باید با نشان روی بدنه و مدارک تطبیق داشته باشد.
سوالات متداول درباره‌ی گلاب ولو در خطوط بخار
برای خط بخار گلوب ولو بهتر است یا گیت ولو؟
بستگی به کاربرد دارد. گیت ولو برای حالتهایی مناسب است که شیر یا کاملاً باز است یا کاملاً بسته و افت فشار کم اهمیت دارد. اسپیراکس سارکو میگوید گلوب ولو نشتی کمتری دارد و برای بخار و فشار بالا ترجیح داده میشود، هرچند افت فشار بیشتری ایجاد میکند.
گلوب ولو را در چه جهتی نصب کنیم؟
مطابق فلش روی بدنه. در حالت استاندارد جریان از زیر دیسک وارد میشود. در مدل‌های دارای پلاگ متعادل‌کننده ممکن است جهت نصب برعکس باشد، پس دستورالعمل سازنده را بررسی کنید.
برای بخار ۱۰ بار گلاب ولو با چه PN انتخاب کنیم؟
دمای بخار اشباع در فشار گیج ۱۰ بار حدود ۱۸۴ درجه سانتیگراد است. معمولاً PN16 از نظر فشار پوشش میدهد، اما باید جدول فشار–دمای مدل و جنس بدنه را کنترل کنید و در صورت نوسان فشار یا شرایط سخت، PN25 را بررسی کنید.
گلوب ولو بلوزدار بهتر است یا پکینگ‌دار؟
گلاب ولو بیلوزدار نشتی صفر از ساقه دارد و نیاز به تعویض پکینگ ندارد، اما گران‌تر است. مدل پکینگ‌دار اقتصادی‌تر است و برای خطوطی که نشتی کوچک قابل‌قبول است و نگهداری منظم انجام میشود، مناسب است.
حداکثر سایز گلوب ولو چقدر است؟
سایز گلوب ولو استاندارد تا حدود DN250 است. برای فشار تفاضلی بالا، مدل‌های دارای پلاگ متعادل‌کننده تا ۵۰۰ میلی‌متر هم ساخته می‌شوند.
